Kalıcı bağlantı, kanal ve MPTL: doğru kurulum ve test

Bağımsız uygulama rehberi. Örnek girdiler varsayımsaldır; gerçek saha veya test sonucu değildir. Kaynak kontrolü: 4 Ekim 2026. Doğrulanmış sponsorluk yoktur.

Üç model farklı kapsamları ölçer

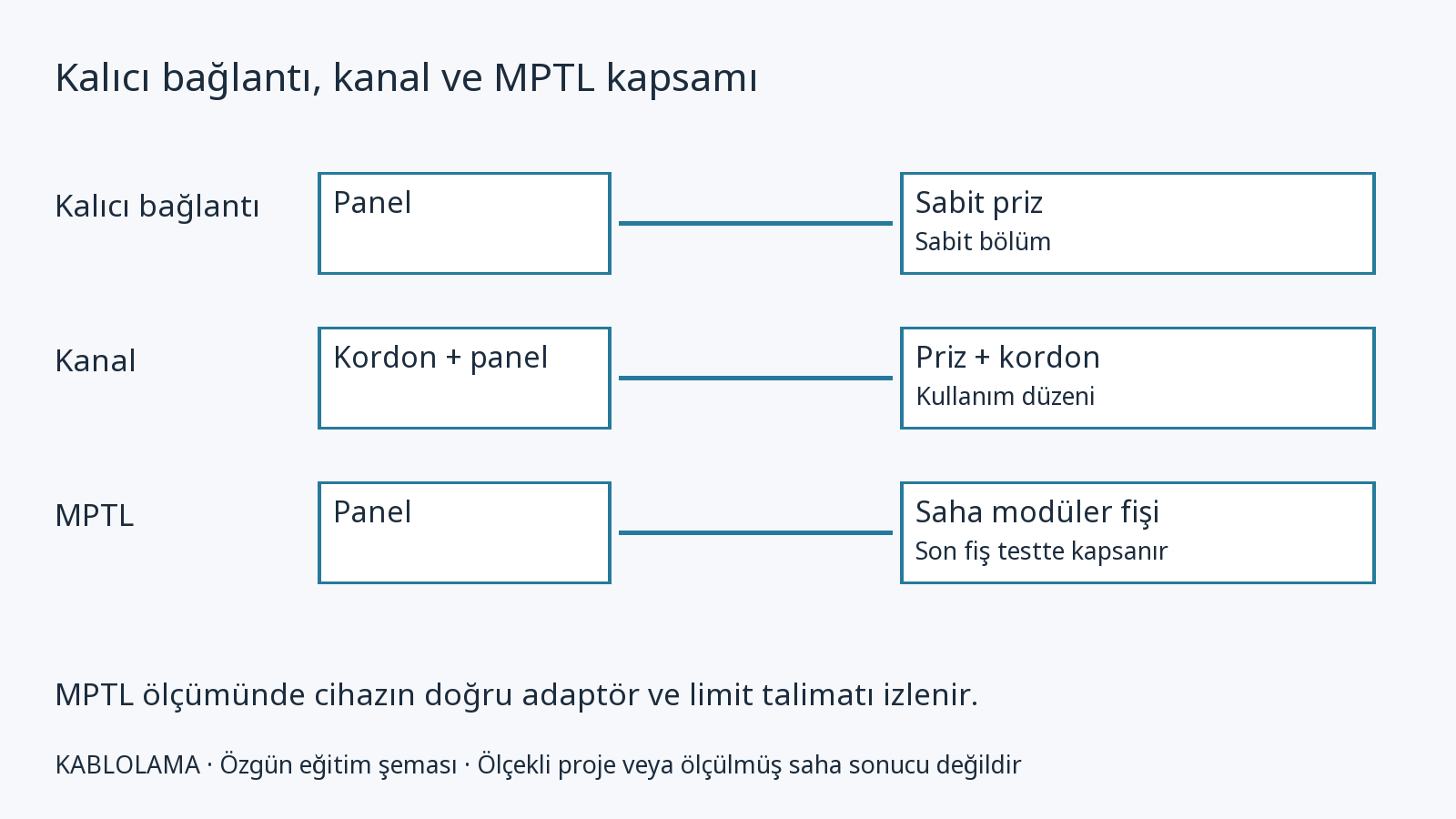

Kalıcı bağlantı sabit tesisatın test kapsamıdır. Kanal, ilgili kullanım düzenindeki bağlantı kordonlarını da içerir. MPTL, sabit hattın cihaz tarafında modüler fişle sonlandırıldığı bağlantı modelidir. Kanal sözcüğü burada kabloların taşındığı fiziksel plastik/metal kanal değildir. Şartname, çizim ve raporda aynı anlamın kullanılması gerekir.

Prizli ofis hattı örneği

Panelden çalışma alanı prizine sabit hat kurulur; kullanıcı ve kabinet kordonları işletme düzeninde eklenir. Sabit tesisat kabulü ile bütün kanalın kabulü ayrı kapsam olarak yazılır. Sonradan kordon değiştirilmesi önceki kanal düzenini değiştirebilir. Herhangi bir kordonu takıp sabit tesisatın başarılı ölçümünü bütün yeni kanal için garanti saymayın.

Doğrudan AP veya kamera bağlantısı

Priz ve ekipman kordonu yerleştirmenin uygun olmadığı belirli cihazlarda MPTL değerlendirilir. Modüler fişin solid/stranded, AWG, izolasyon/dış çap ve ekran koşulları kullanılan kabloyla uyumlu olmalıdır. Saha fişine cihaz kablosu için olan her krimp fişini uygun varsaymayın. Bağlantı mekanik olarak cihazı çekmemeli, bakım ve değişime erişim düşünülmelidir.

MPTL adaptör farkı

Fluke DSX yöntemi, sabit uçta permanent link adaptörü ve fişli uçta uygun patch cord adaptörü kullanır. Fişli uçta sıradan channel adaptörü kullanılması son fiş bağlantısını gereken kapsamda ölçmeyebilir. Seçilen kategori/sınıfa uygun adaptör ve MPTL test limiti, cihazın güncel talimatıyla eşleştirilir. Bu açıklama cihazlar arasında aynı menü veya adaptör adı olduğu iddiası değildir.

Kabul satırı ve kusur yönetimi

Rapor satırında hat kimliği, gerçek bağlantı modeli, cihaz/adaptör, limit, kalibrasyon ve sonuç bulunur. MPTL diye kurulan hat permanent link adıyla raporlanıp model farkı gizlenmez. Başarısız fiş yeniden hazırlanırsa tekrar ölçüm dosyası da aynı hat kimliğine bağlanır. Şablonlar kayıt düzeni sağlar; ölçülmüş sonuç veya üretici sistem garantisi oluşturmaz.

Örnek hesap ve kontrol tablosu

Uygulama araçları ve teslim kayıtları

Cihaz ve bölge bazında keşif hesaplama

Bakır hat listesi, kabul ve belge eşleme

Fiber optik kablo ve bileşenleri rehberi

İlgili uygulama rehberleri

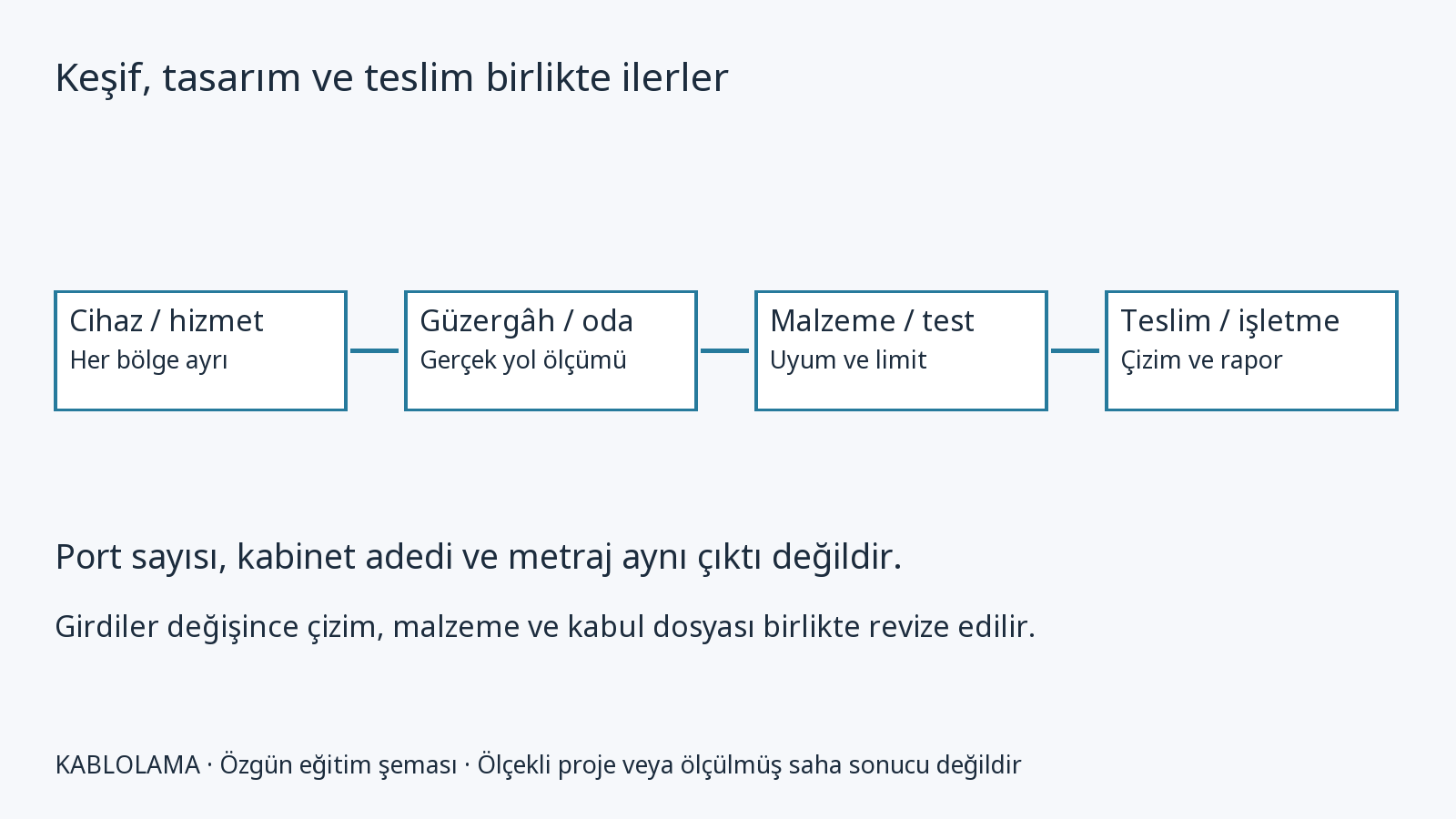

Yapısal kablolama: keşiften tasarım ve teslime

MDF, IDF ve telekomünikasyon odası planlama

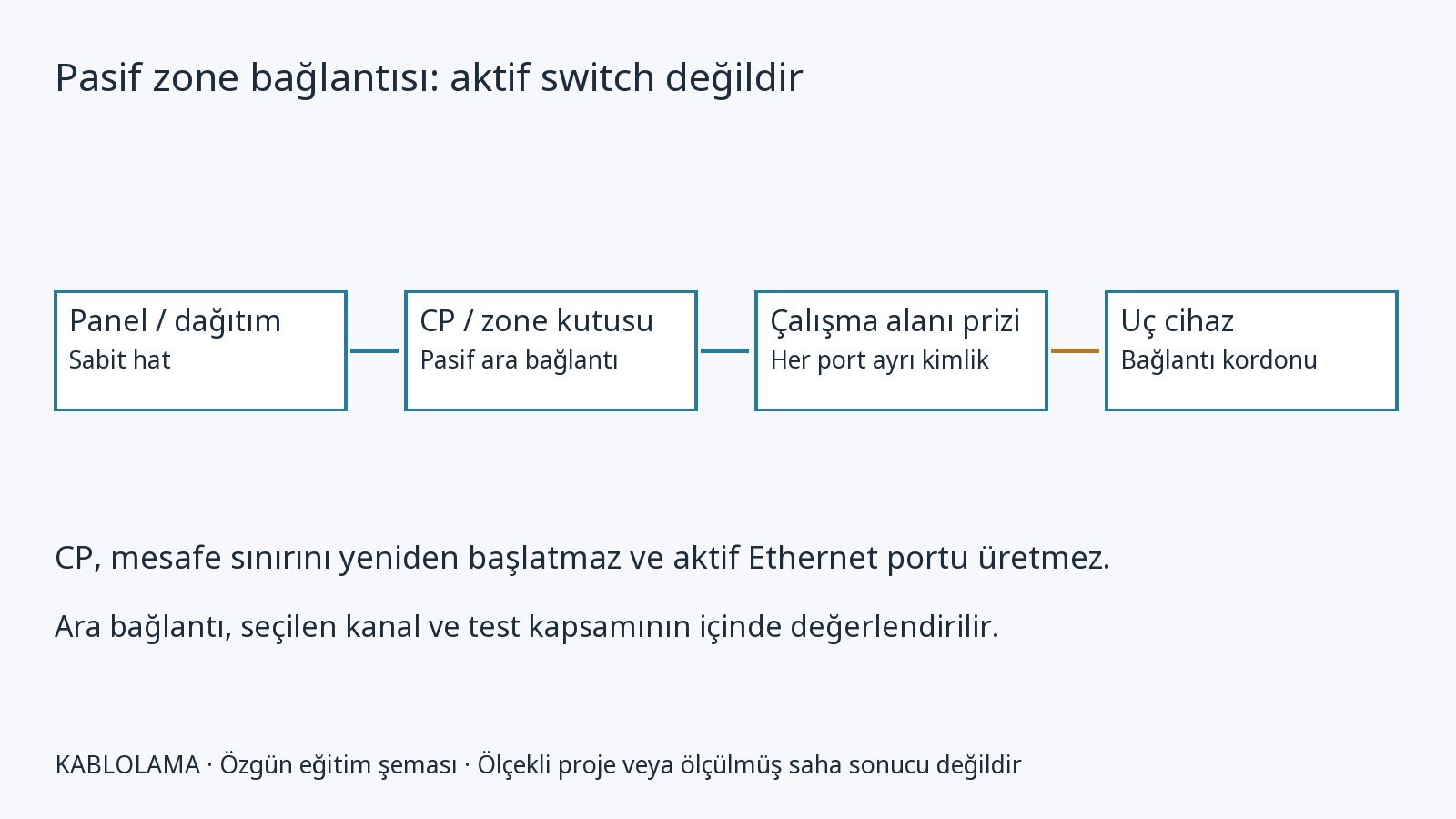

Yatay kablolama, çalışma alanı ve zone tasarımı

Dikey ve kampüs omurgası: güzergâh ve yedeklilik

Akıllı bina altyapısı: hizmet, bölge ve işletme planı

Yapısal kablolama ve bina altyapısı konu merkezi

Sözlük: Kalıcı bağlantı

Kalıcı bağlantı kavramına bakınız.

Sözlük: Solid

Solid kavramına bakınız.

Sözlük: Şartname

Şartname kavramına bakınız.

Bir uygulama senaryosu

Aşağıdaki örnek varsayımsaldır. Tavana doğrudan bağlanan bir erişim noktasında fişli sabit hat, klasik panel-priz kalıcı bağlantı testi gibi ele alınmadan önce doğru MPTL düzeni doğrulanır.

Teknik açıklamaların kaynakları

Fluke Networks — Permanent Link definition

Belden — Solid and stranded conductors

ISO — ISO/IEC 14763-2:2019; planning and installation

Birincil kaynaklar

Fluke — doğru MPTL test düzeni

Fluke — permanent link ve channel kapsamı

AP veya kamera ucundaki plug testin içinde mi?

Tavana giden sabit kablo doğrudan cihaza takılıyorsa sıradan prizli kanal çizimini kopyalamayın. MPTL düzeninde sahada takılan plug bağlantının bir parçasıdır. Plugın kablo yapısına, kategoriye ve cihaz girişine uyumu doğrulanır. Ucuz bir kordonun fişini kesip sabit kabloya benzer görünümde takmak, belgeli saha sonlandırması yerine geçmez. Kameranın sızdırmazlık parçası ve AP’nin kablo dönüş alanı da montaj kararına girer.

Fluke Networks DSX için yakın uçta permanent link adaptörü, plug ucunda uygun patch cord adaptörü ve MPTL limitinin seçildiği yöntemi açıklar. Uzak uçta yalnız channel adaptörü kullanıldığında son plug bağlantısı değerlendirme dışında kalabilir. Bu nedenle başarılı görünen raporda fişin gerçekten test edildiğini kontrol edin. Burada yöntem DSX bağlamında anlatılır; başka cihaz için onun güncel kılavuzu ve desteklediği limit seti esas alınır.

Saha örneğinde kamera bazen yeniden başlıyor olsun. Önce enerji ve logları ayırın, sonra plugın mekanik kilidini ve strain relief bölümünü kontrol edin. Plugı elle oynatınca link davranışı değişiyorsa bu gözlem kayda girer, ancak tek başına tam teşhis değildir. Kamera yerine ölçüm cihazını bağlarken aktif PoE beslemesini uygun prosedürle ayırın. Testte doğru adaptör, yazılım ve kablo kimliği kullanın; eski prizli hat raporunu MPTL raporu diye yeniden adlandırmayın.

Teslimde bağlantının türü, plug tam kodu, kablo kodu, sonlandırma aracı ve kullanılan adaptörler aynı raporda bulunmalıdır. Plug değiştirilirse önceki sonuç saklanır ve yeni test alınır. Bakım ekibi ileride kamerayı değiştirirken saha fişini kordon gibi kolayca yenileyemeyeceğini bilmelidir. Bu nedenle tavanda servis payı ve erişim düzeni planlanır; fazla kabloyu keskin dönüşle cihazın arkasına sıkıştırmak kabul edilmez.

Teknik dayanak: resmî kaynak · 12 Ekim 2026 tarihinde kontrol edildi. Örnek hesaplar editoryal açıklamadır.

MPTL kavramına bakınız · Kalıcı bağlantı kavramına bakınız

Permanent link ve channel raporu aynı şeyi kabul etmez

Kalıcı bağlantı sabit kablolamanın tanımlı kısmını; kanal ise cihazlar arasında kullanılan bağlantı yolunun daha geniş kapsamını değerlendirir. Kullanıcı için fark basittir: bina içindeki sabit yolun raporu, sonradan takılan her kordonu otomatik onaylamaz. Test adaptörü, limit seti ve ölçüme dahil edilen uçlar farklı olduğundan iki sonuç dosyası yalnız başlık değiştirilerek birbirine dönüştürülemez.

Varsayımsal 84 metre sabit yolun iki ucuna 3 ve 5 metre kordon eklenmiş olsun. Fiziksel kanal toplamı 92 metredir. Bu toplam kanal performansını tek başına kanıtlamaz. Sabit yol permanent link testinden geçmiş olabilir, ancak kötü veya uygunsuz kordonlarla kurulan kanal ayrı başarısız olabilir. Tersine, yanlış test kapsamıyla elde edilmiş olumlu sonuç sabit altyapının sözleşmedeki kabulünü karşılamayabilir. Kordon yapısı ve bağlantı kalitesi ölçümün parçasıdır.

Teklif aşamasında hangi raporun teslim edileceğini ve testte hangi kordonların kullanılacağını yazın. Son kullanıcının kendi kordonunu takacağı sistemde sabit altyapının kabulüyle kullanım durumunun kontrolü ayrı tutulur. MPTL bağlantısı varsa cihaz ucundaki saha plugını kapsayan yöntem ayrıca gerekir. Bütün hatları kolay bulunan bir channel adaptörüyle ölçüp permanent link olarak teslim etmek ölçülebilir kapsamı değiştirir.

Rapor incelemesinde limit adı, adaptör tipi, hat kimliği, tarih ve tam sonuç dosyasına bakın. PDF’deki yeşil işaret tek kanıt değildir; orijinal ölçüm verisi tekrar incelenebilmelidir. Kanal kordonu değiştirildiğinde kalıcı bağlantının tarihi raporu saklanır; kullanım yolundaki değişiklik kayda eklenir. Teslim kabulü proje şartnamesine, işletme kontrolü ise gerçekten kullanılan bağlantıya cevap vermelidir. İkisini ayırmak tekrar arızalarda sorumluluk ve teşhis kapsamını anlaşılır kılar.

Teknik dayanak: resmî kaynak · 12 Ekim 2026 tarihinde kontrol edildi. Örnek hesaplar editoryal açıklamadır.

Kalıcı bağlantı kavramına bakınız · Kanal kavramına bakınız

Ölçülecek sınırı adaptörden önce seçin

Permanent link ölçümü sabit kablolama bölümünü hedefler; kullanıcı kordonlarını kapsayan channel modeliyle aynı sınır değildir. Doğrudan cihaz fişli MPTL düzeninde ise uç yapısı farklıdır. Hat şeması çizilmeden yalnız test cihazındaki uygun görünen seçenek seçilmemelidir.

Teslimde limit adı, adaptör düzeni ve ölçülen uç kimlikleri birlikte okunur. Yanlış modele göre alınmış başarılı raporun başlığını değiştirmek doğru ölçüm oluşturmaz. Kordon değişiminden sonra hangi kapsamın yeniden kontrol edileceği de bu sınır üzerinden kararlaştırılır.
