Bakır data kablosu sonlandırma: keystone jack, data prizi ve patch panel

Bağımsız uygulama rehberi · Kaynak kontrolü: 4 Ekim 2026. Doğrulanmış sponsorluk bulunmamaktadır. Genel iş akışı, kesin ürünün montaj talimatı ve projenin kabul şartlarıyla birlikte kullanılmalıdır.

Uygulamanın kapsamı ve bağlantı şeması

Bu rehber, dolaptaki pasif panelden çalışma alanındaki data prizine uzanan sabit bakır hattın sonlandırma sürecini ele alır. Uç cihaz bağlantıları patch cordlarla yapılır. Doğrudan cihaz tarafında fişle biten MPTL farklı bir bağlantı modelidir; buradaki prizli düzenle aynı kabul ölçümü olduğu varsayılmaz.

Çalışmayı üç kayıtla başlatın: kesin kablo ve modül kodları, iki uçta kullanılacak damar düzeni ve hat kimlikleri. Başarı ölçütünü yalnız cihazın internete bağlanması olarak belirlemeyin. Sonlandırma, mekanik kontrol ve kabul ölçümü birlikte tamamlanmalıdır.

1. Uyumlu bileşenleri ve araçları seçin

Kablo kategorisini, ekran yapısını, solid/stranded iletken türünü, iletken ve kılıf ölçülerini modül belgesiyle eşleştirin. Keystone montajı ile üreticiye özel panel montajı aynı şey olmayabilir. Modülün yüz plakasına oturması elektriksel uyumu kanıtlamaz.

Alet listesi için modül talimatını kullanın: kablo sıyırıcı, gerekiyorsa uygun punch-down aleti veya üreticiye özel sonlandırma aracı, kesme aracı, etiketler ve test adaptörleri. Her IDC modülünün darbeli aletle sonlandırılacağını varsaymayın. Çalışılacak hattı bağlı cihazlardan ayırın; kesme ve sıyırma işlemlerinde göz ve el güvenliğini sağlayın.

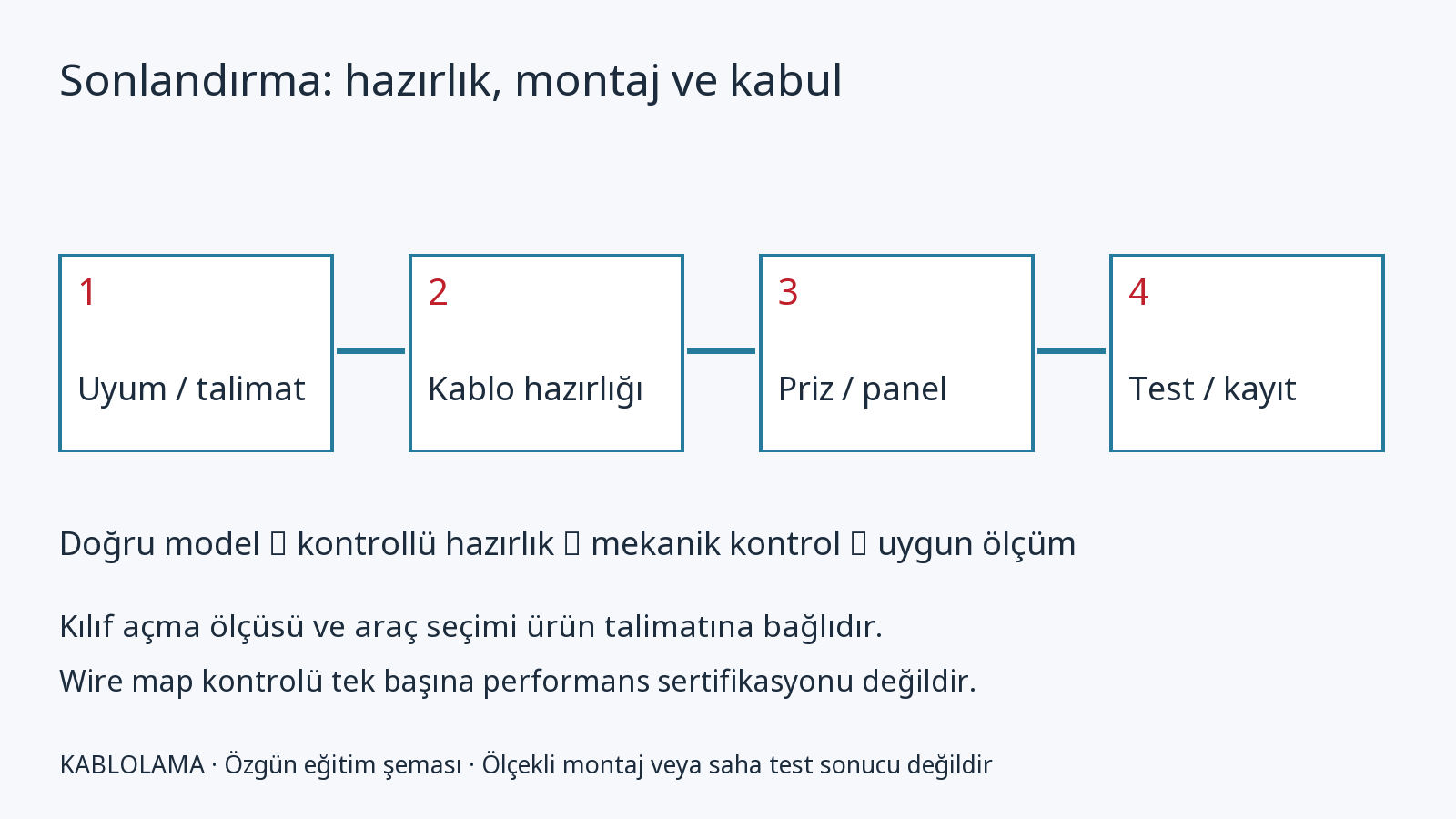

Bileşen uyumu, kablo hazırlığı, priz ve panel montajı, ölçüm ve kayıt aşamaları — Özgün süreç şeması; ölçüler ve alet yöntemi kullanılan ürünün talimatına bağlıdır.

2. Kabloyu kontrollü hazırlayın

Kılıf açma ve çift hazırlama uzunluklarını kullanılan ürünün talimatından alın. Her modüle aynı milimetreyi uygulamak yerine talimatın hangi model ve revizyona ait olduğunu kaydedin. Damar yalıtımını çizmeyen bir alet ve yöntem kullanın. Hasar oluştuysa o bölümü kapakla gizlemek yerine yeniden hazırlayın.

Kılıfın kablo desteğine nasıl oturacağını kontrol edin. Çiftleri gelişigüzel tamamen düzleştirmeyin; bağlantı noktasına kadar çift geometrisini ürün talimatının gerektirdiği biçimde koruyun. IDC kullanılan noktada damar yalıtımını ayrıca soymak, ilgili talimat istemedikçe bir hazırlık adımı değildir.

3. T568A veya T568B düzenini uygulayın

Projenin seçtiği düzeni iki uçta da ilgili modülün işaretleri üzerinden izleyin. Bir modülün arka tel kanallarını, fişin önden görülen pin sırası sanmayın. Üreticinin A/B işaretleri fiziksel yerleşimi doğru yorumlamaya yardımcı olur.

Damarları yerleştirdikten sonra işlemden önce ikinci bir görsel kontrol yapın. Yanlış çift yerleşimini yalnız renklerin güzel görünmesiyle elemek mümkün değildir. Kabul aşamasında wire map ölçümüyle açık, kısa devre ve hatalı eşleşme durumları kontrol edilir; bu kontrol tam performans sertifikasyonunun yerine geçmez.

4. Keystone jack ve data prizini tamamlayın

Modülü talimatındaki yöntemle kapatın veya uygun araçla sonlandırın. Artık tellerin kesilmesi, kapağın kilitlenmesi ve kablo desteğinin yerleşmesi ürünün kendi tarifine göre yapılır. Kabloya asılarak kontakların sağlamlığını denemeyin.

Modülü uyumlu yüz plakasına yerleştirin. Priz kutusunda kapak kapanırken kablonun keskin kıvrılmadığını veya sıkışmadığını kontrol edin. Prizin görünür etiketi ile paneldeki hat kimliğini eşleştirin. Kutu içinin son fotoğrafı, bakım kaydında kullanılan model bilgisiyle birlikte saklanabilir.

5. Patch panel tarafını düzenleyin

Panel tipinin modülü ve kabloyu desteklediğini doğrulayın. Sabit kabloların ağırlığı sonlandırma kontaklarına taşınmamalı; arka kablo desteği ürün talimatına göre kullanılmalıdır. Bakım sırasında tek hattın izlenebilmesi için numaralama ve güzergâh düzenini koruyun.

Panel pasif bir bileşendir; switch ile aynı işlevi yapmaz. Panel portunu switch portuna bağlayan patch cordun kimliği ve uzunluğu ayrı kayıt olabilir. Sabit hat ile değiştirilebilir bağlantıları ayırmak, cihaz taşımalarında hangi kaydın değişeceğini açık hale getirir.

6. Ekranlı sistemde sürekliliği ayrıca kontrol edin

Bu rehberdeki Belden REVConnect kaynağı UTP jack/plug içindir; ekranlı ürün için aynı talimatın yeterli olduğu varsayılmaz. F/UTP veya başka ekranlı yapı seçildiğinde modülün ilgili ekranlı montaj talimatını ve sistemin eşpotansiyel bağlantı tasarımını kullanın.

Folyo ve drenaj telinin nasıl hazırlanacağı ürüne bağlıdır. Rastgele tel uzatarak veya ekranı uygun olmayan bir noktaya bağlayarak çözüm üretmeyin. Kablo, modül, panel ve patch cordun ekran uyumu ve sürekliliği teslim planında ayrı bir kontrol olmalıdır.

7. Kalıcı bağlantıyı ölçün ve raporlayın

Sabit hattın kabulünde permanent link ile channel ölçümünün sınırları ve adaptörleri ayrıdır. Fluke Networks, ölçüm parametrelerinin müşteri ve kablolama üreticisiyle iş başlamadan belirlenmesini vurgular. Kalibrasyon, cihaz yazılımı, doğru test sınırı ve uygun adaptörler kayıt altına alınmalıdır.

Wire map kontrolüne ek olarak projenin istediği performans parametrelerini ölçün. Başarısız bir hattı düzeltince yeniden ölçün; önceki raporu silerek iz bırakmamak yerine son raporla ilişkilendirin. Raporun hat kimliği, priz ve panel etiketleriyle eşleşsin. PoE ve varsa sistem garantisi için ek ölçüm şartlarını ayrıca doğrulayın.

Gerçek üretici örnekleri: aynı işlem, farklı mekanik yöntem

Belden REVConnect UTP montaj belgesi, sistemin kablo yöneticisi, sonlandırma kapağı ve RVUTT01 aracını tarif eder. Bu örnek, her modülün klasik punch-down yöntemiyle hazırlanmadığını gösterir. Buradaki açıklama ürün talimatının yerine geçmez; aşağıdaki belge ilgili model için açılmalıdır.

Siemon Z-MAX tarafında Z6A-P panel montajlı Cat6A UTP outlet olarak listelenir; adı geçen panel modülü sırf benzer göründüğü için keystone sayılmamalıdır. Z-MAX patch panel montaj belgesini panel ve kablo yönetimi için ayrıca kontrol edin. Bu iki örnek birbirine üstünlük puanı vermek için değil, kesin ürün kodu ve montaj talimatıyla çalışma alışkanlığı kazandırmak için seçilmiştir.

Sık hatalar ve teslim kontrol listesi

Çok fazla çift açmak; yanlış A/B işaretlerini izlemek; uyumsuz IDC aleti kullanmak; kılıf veya ekranı zedelemek; kapağı kapatırken kabloyu sıkıştırmak; panelde kablo desteğini atlamak; etiket ile raporu farklı hatlara bağlamak; channel adaptörünü permanent link yerine kullanmak.

Teslim paketi: model ve parti kayıtları, kullanılan talimatlar, uç kimlikleri, panel/priz eşleştirmesi, kurulum fotoğrafları, test cihazı ve ölçüm düzeni, sonuç raporları, yapılan düzeltmeler ve son kontrol tarihi. Sisteme sonradan eklenen patch cordların uygunluğu da bakım akışında korunmalıdır.

İlgili uygulamalar ve kavramlar

Kablo seçim rehberinden başlayın

Bakır bağlantı bileşenleri sözlüğünü keşfedin

Sözlük: Patch panel

Patch panel kavramına bakınız.

Sözlük: Kablo

Kablo kavramına bakınız.

Sözlük: IDC

IDC kavramına bakınız.

Bir uygulama senaryosu

Varsayımsal priz arızasında bağlantı şeması doğru görünürken çiftlerin açılma düzeni hatalı olsun. Modülün talimatı ve kablo uyumu kontrol edilir. Uç yeniden hazırlandıktan sonra yalnız ping değil, proje kapsamındaki bağlantı testi tekrarlanır.
