Fiber bağlantı kurarken kabloyu seçmek işin yalnız bir kısmıdır. Uçlardaki bileşenler, güzergâh ve bağlantının nasıl ölçüleceği de sonucu etkiler. Bu rehberde parçaları tek tek tanıyıp aynı bağlantı içinde nasıl çalıştıklarını görebilirsiniz.

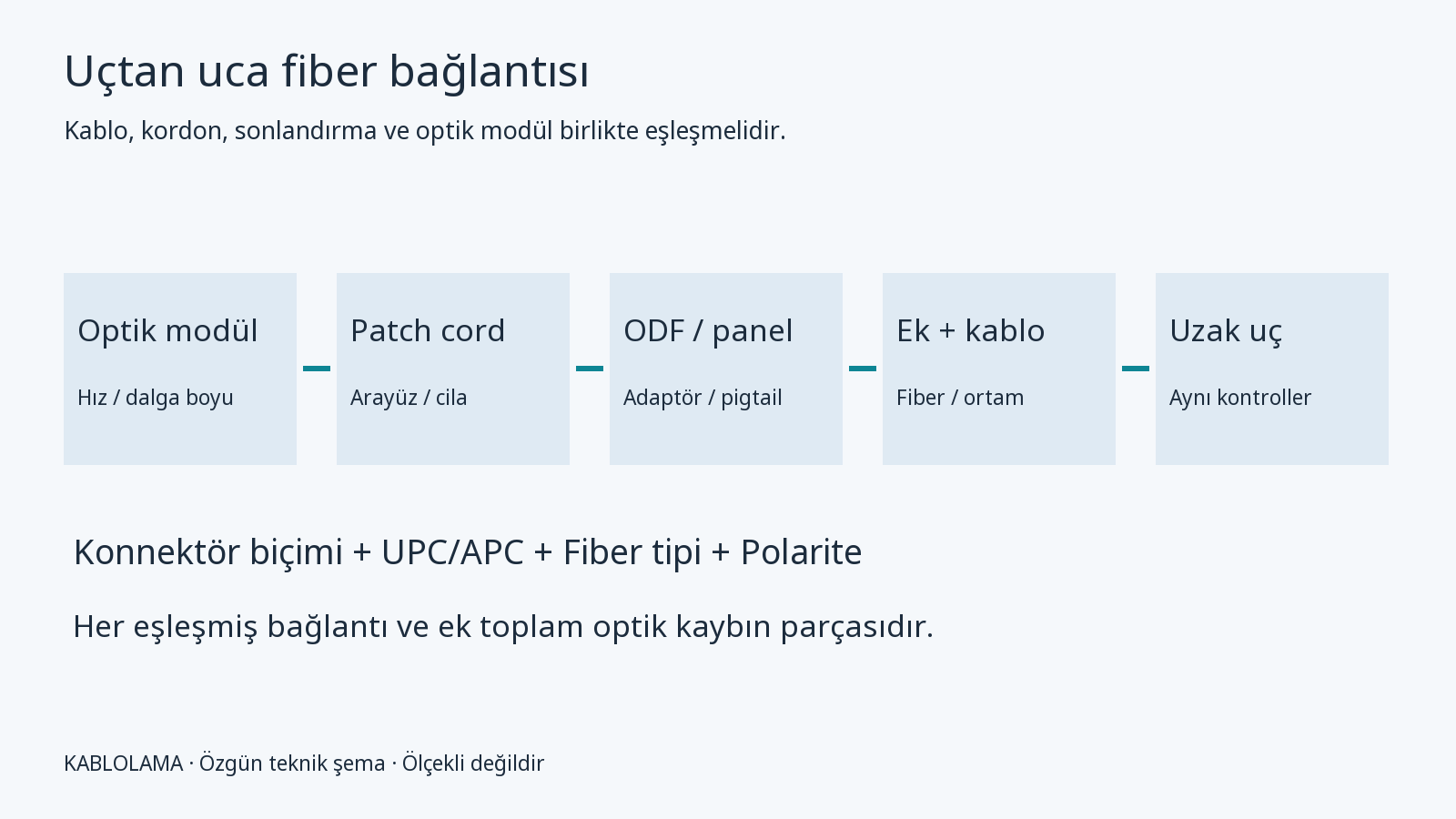

Fiber optik altyapı yalnız kablodan oluşmaz. Optik modül, bağlantı kordonu, dağıtım paneli, ekler ve gerekiyorsa splitter birlikte seçilir. Bu rehber; bina omurgası, kampüs, CCTV ve veri merkezi bağlantıları için seçimden saha kabulüne kadar bütün zinciri ele alır. Kaynak kontrol tarihi: 4 Ekim 2026. Teknik kaynakların bazıları eski tarihlidir; ürün ve standart baskısı proje hazırlanırken ayrıca doğrulanmalıdır.
Fiber nasıl çalışır? Cam fiber ve kablo ayrımı

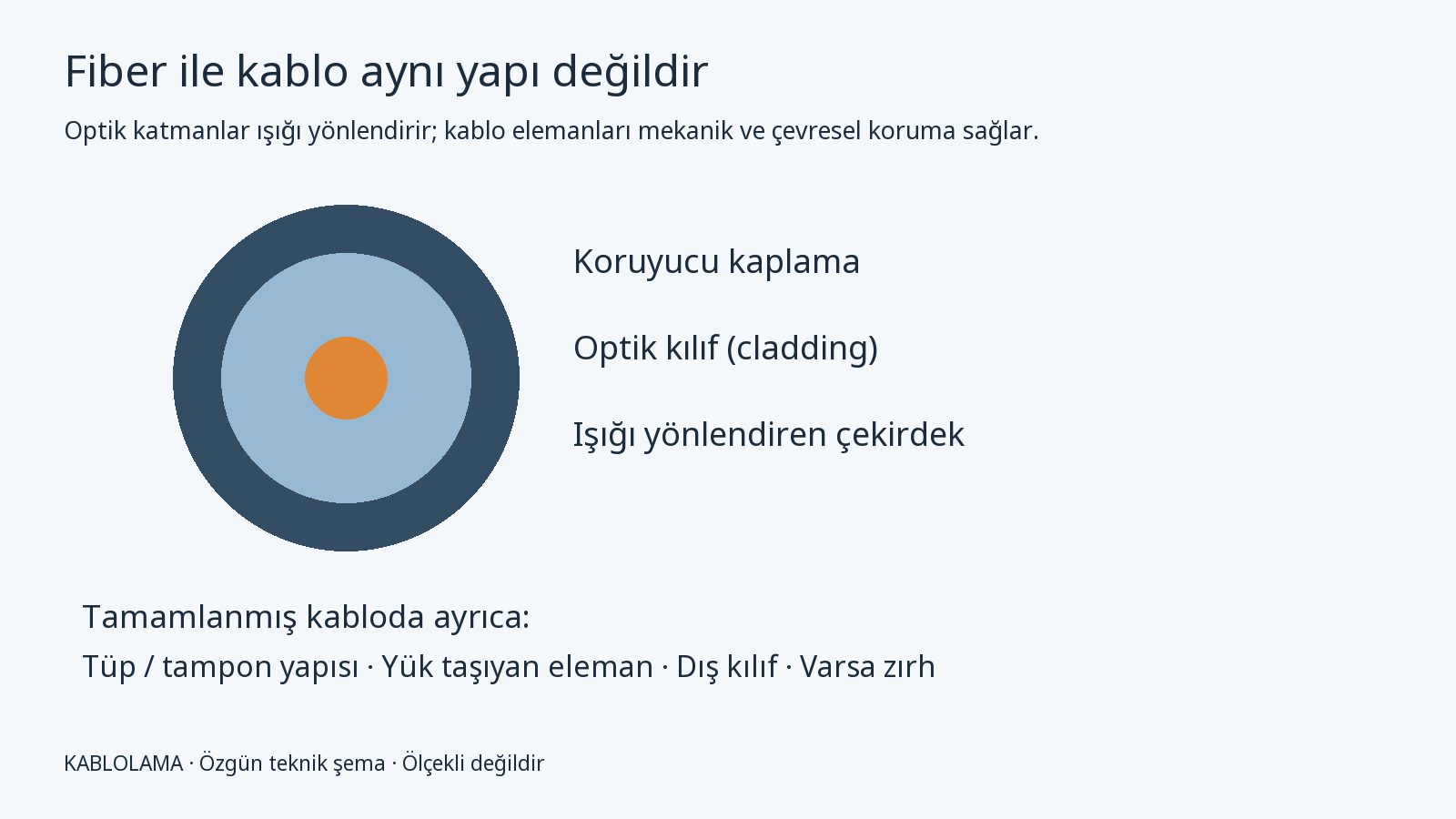

Optik fiberde ışık, çekirdek ve onu çevreleyen optik kılıfın kırılma indisi farkıyla yönlendirilir. Camın üzerindeki koruyucu kaplama ile kablonun dış kılıfı aynı katman değildir. Tamamlanmış kabloda fiberler, tampon/tüp yapıları ve yük taşıyan elemanlar dış kılıf içinde korunur. Işığı taşıyan fiberi, çekme kuvvetini karşılayan kablo elemanıyla karıştırmamak gerekir.
Kaynak: FOA — Optik fiber yapısı ve sınıfları · FOA — Fiber kablo yapıları
Singlemode, multimode, OS2 ve OM sınıfları
Singlemode ve multimode farklı optik yapılardır. Yaygın multimode cam fiberlerde 50 veya 62,5 µm çekirdek ve 125 µm optik kılıf bulunur. Singlemode için yaklaşık 9 µm ifadesi sık kullanılır; çekirdek ölçüsü ile dalga boyuna bağlı mode field diameter aynı ölçüm değildir. Ürün föyündeki tanımı esas alın. OS2 bir singlemode kablolama sınıfıdır; OM sınıfları multimode tarafını tanımlar.
| Sınıf | Temel ayrım | Projede kontrol |
| OM1 | 62,5/125 µm multimode | Mevcut altyapıyı ölçün; 50 µm ile gelişigüzel karıştırmayın. |
| OM2 | 50/125 µm multimode | Kullanılacak optiğin mesafe tablosunu inceleyin. |
| OM3 / OM4 | Lazer optimizasyonlu 50/125 µm | Modal bant genişliği ve uygulama mesafesi farklıdır. |
| OM5 | Geniş bant multimode | Birden fazla dalga boyu kullanan uygun optiklerle değerlendirilir. |
| OS2 | Singlemode kablolama | Fiber standardı, zayıflama ve optik modül uyumunu doğrulayın. |
OM4 veya OS2 etiketi tek başına bağlantı hızını belirlemez. İki uçtaki optik modül, dalga boyu, fiber sayısı ve toplam kayıp da eşleşmelidir. OM5 her optikte OM4’e göre daha uzun erişim sunar şeklinde bir genelleme yapılmaz. Sarı, aqua veya yeşil renk yardımcı tanımlardır; ölçüm ve ürün belgesinin yerine geçmez.
Kaynak: FOA — Optik fiber yapısı ve sınıfları · Corning — Optik fiber teknik föyleri
Kablo yapısı: tight-buffer, loose-tube ve dış ortam
Tight-buffer yapılar sonlandırma ve bina içi kullanımda pratik olabilir; loose-tube yapılar fiberleri tüp içinde korur. Distribution, breakout, ribbon ve mikro kablo tasarımları farklı ek, yoğunluk ve montaj ihtiyaçlarına karşılık verir. Su engelleme jel veya kuru malzemelerle sağlanabilir. Zırh, kemirgen dayanımı, UV ve doğrudan gömme uygunluğu ise ayrı özelliklerdir; yalnız dış kılıf renginden çıkarılamaz.
Fiber elektriksel parazitten etkilenmeyen optik bir ortam olsa da metal zırhlı kablo tamamen dielektrik değildir. Bina girişinde metal elemanlar ve yangın gereksinimleri projeyle değerlendirilir. Bend-insensitive fiber de sınırsız bükülebilir değildir. Montaj ve işletme bükülme yarıçaplarını, çekme kuvvetini ve sıcaklık sınırlarını tam kablo kodunun föyünden alın.
Kaynak: FOA — Fiber kablo yapıları · FOA — Dış ortam kurulum ve teslim
Konnektörler: LC, SC ve UPC/APC
LC ve SC konnektörün mekanik arayüzünü; UPC ve APC ise uç yüzey biçimini ifade eder. Aynı SC gövdesine sahip iki bağlantı farklı cilaya sahip olabilir. APC açılı uç yüzey kullanır; UPC ile doğrudan eşleştirilmez. Mavi/yeşil renkler tanımlamaya yardımcıdır, ancak cihaz portu, adaptör ve kordon belgesi üzerinden uyum teyit edilmelidir.

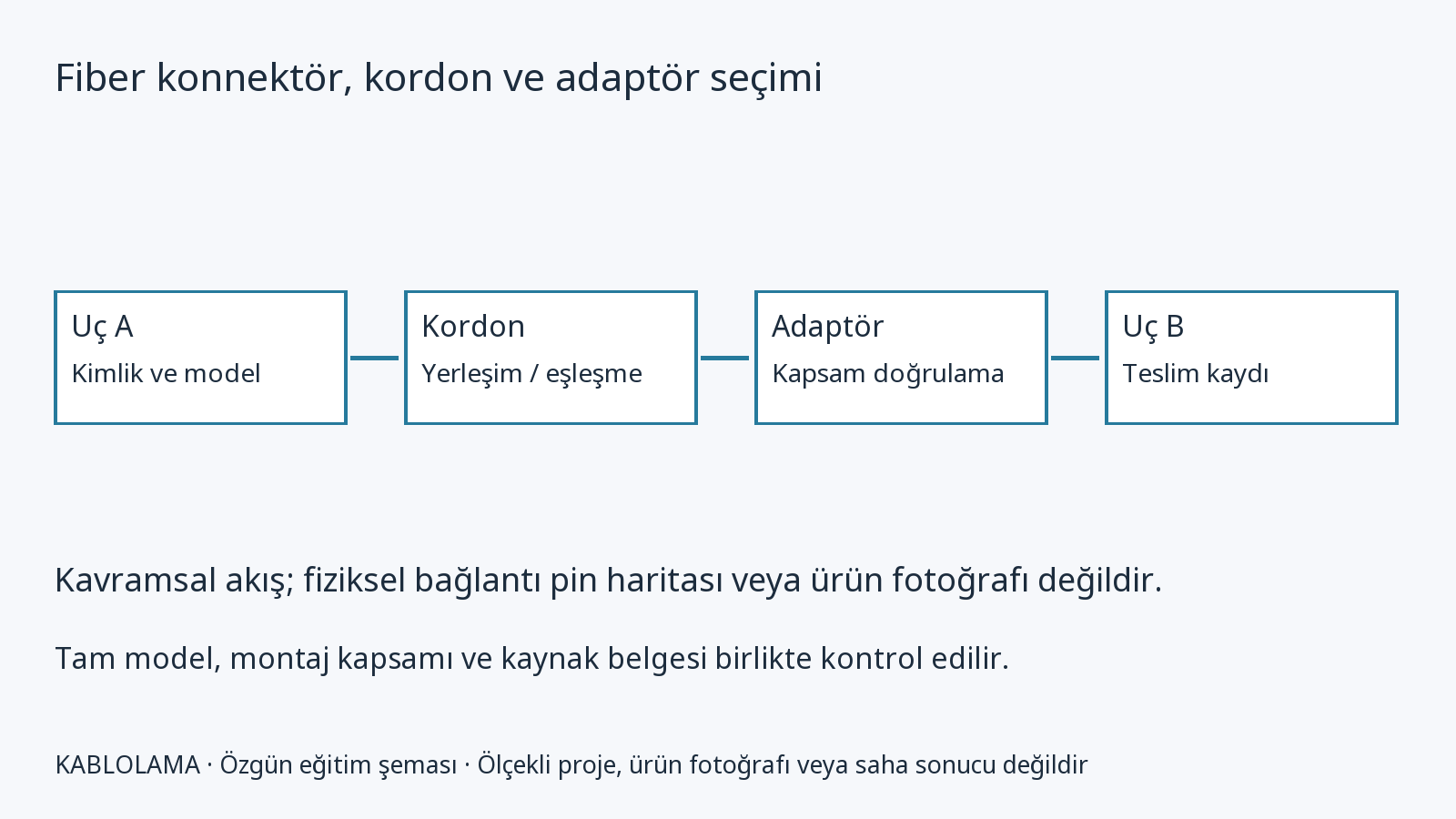

Patch cord iki uçtan konnektörlü bağlantı kordonudur; pigtail bir uçtan konnektörlüdür ve diğer ucu çoğunlukla ekle bağlanır. Adaptör iki konnektörü hizalar; optik sinyali elektriksel sinyale dönüştürmez. Test cihazı portunun hangi cilayı kabul ettiği de model bazında kontrol edilir. Her ölçüm portuna APC takılabileceği varsayımı cihazı veya uç yüzeyini riske atabilir.
Kaynak: FOA — Konnektör, sonlandırma ve ek yöntemleri · Fluke Networks — APC/UPC ve ölçüm arayüzü
MPO/MTP: fiber sayısı, pin ve polarite
MPO çok fiberli bağlantı arayüzüdür; MTP bu arayüz ailesindeki markalı konnektör uygulamasıdır. Bir trunk ve kaset seçerken fiber sayısı, aktif kullanılan konumlar, pinli/pinsiz eşleşme, key yönü ve uçtan uca polarite birlikte belirlenir. Yalnız iki konnektörün fiziksel olarak oturması vericinin doğru alıcıya ulaştığını göstermez.
A/B/C polarite yöntemleri, kordon ve kasetlerin birleşimiyle değerlendirilir. 8 ve 12 fiber düzenleri için aynı port eşlemesini otomatik kullanmayın. Bazı ürünlerde polarite ve pin düzeni sahada değiştirilebilir; bu özellik bütün MPO ürünlerinde bulunmaz. Kabul planında her fiberin kimliği ve uç eşleşmesi yer almalıdır.
Kaynak: Fluke Networks — 8/12 fiber MPO polaritesi
Panel, ODF, kaset ve ek bileşenleri
| Bileşen | Görev | Seçimde kritik nokta |
| Optik kablo | Fiberleri güzergâh boyunca korumak | Fiber sınıfı/sayısı, ortam, mekanik limitler |
| Patch cord / pigtail | Cihaz veya ek bağlantısı | Fiber tipi, iki uç arayüzü ve cila |
| Adaptör | Konnektörleri hassas hizalamak | Gövde, fiber ve cila uyumu |
| ODF / patch panel | Sonlandırmayı ve erişimi düzenlemek | Port yoğunluğu, etiket, çekme desteği |
| Ek kaseti / koruyucu sleeve | Ekleri ve fiber rezervini korumak | Ek kapasitesi, bükülme ve depolama düzeni |
| Ek muhafazası | Sahadaki ekleri ortamdan korumak | Su/toz sınıfı, kablo girişleri ve montaj |
| MPO kaset / fan-out | Çok fiberli hattı dağıtmak | Polarite ve aktif fiber eşlemesi |
| Splitter | Optik gücü kollara bölmek | Bölme oranı, dalga boyu, her çıkış kaybı |
| Optik modül | Elektrik-optik dönüşüm | Hız, dalga boyu, erişim ve güç sınırları |
Bu tablo editoryal bir malzeme haritasıdır; her projede bütün satırlar kullanılmaz. Noktadan noktaya Ethernet omurgasına PON splitter eklemek, altyapıyı kendiliğinden PON sistemine dönüştürmez. Panel ve muhafaza kapasitesi yalnız ilk kurulum için değil, yedek fiber, bakım erişimi ve gelecekteki ekler için de planlanmalıdır.
Kaynak: FOA — Konnektör, sonlandırma ve ek yöntemleri · FOA — Splitter ve pasif bileşenlerin testi · FOA — Optik ağ tasarımı ve kayıp bütçesi
Füzyon eki ve mekanik ek
Füzyon eki fiber uçlarının kontrollü bir işlemle birleştirilmesidir; mekanik ek hizalama ve tutma elemanıyla bağlantı oluşturur. Pigtail eki, splice-on konnektör ve fabrika sonlandırmalı trunk farklı kurulum yöntemleridir. Fiber hazırlığı, cleave kalitesi ve cihaz programı sonuç üzerinde etkilidir. Ek cihazındaki tahmini kayıp değeri, kurulu hattın kabul ölçümü yerine geçmez.
Ek sonrası koruyucu eleman kasete doğru yerleştirilmeli, rezerv fiber ezilmeden düzenlenmelidir. Bir yönde OTDR üzerinde görülen görünür kazanç gerçek optik amplifikasyon değildir; farklı fiberlerin geri saçılma özellikleri ölçümü etkileyebilir. Kritik ek değerlendirmesinde iki yönlü ölçüm yaklaşımı ve proje prosedürü uygulanır.
Kaynak: FOA — Konnektör, sonlandırma ve ek yöntemleri · FOA — Optik test ve ölçüm yöntemleri
Splitter, PON ve noktadan noktaya ağ ayrımı
Pasif splitter optik gücü birden fazla kola böler. Bölme oranı büyüdükçe her çıkışa ulaşan güç azalır; gerçek bileşenin ilave kayıpları da vardır. Splitter bir switch değildir ve her PON sisteminin sınırsız sayıda kullanıcıyı desteklemesini sağlamaz. OLT/ONT uyumu, dalga boyları, toplam optik bütçe ve topoloji birlikte değerlendirilir.
Kayıp hesabına yalnız kablo ve ekleri değil splitter’ın ilgili çıkışını da dahil edin. Kademeli bölmede seçilen yol üzerindeki bileşenlerin kayıpları toplanır. Testte doğru dalga boyu ve çıkış kimliği kaydedilmelidir; splitter portlarının aynı davranacağını ölçmeden varsaymayın.
Kaynak: FOA — Splitter ve pasif bileşenlerin testi
SFP ve diğer optik modüllerin eşleştirilmesi
Editoryal seçim yaklaşımı: önce bağlantı hızını ve topolojiyi tanımlayın; sonra iki uç optiğin tam ürün kodunu eşleştirin. SFP/SFP+/QSFP gibi biçimler yalnız mekanik aileyi anlatır. Singlemode/multimode, dalga boyu, paralel veya duplex fiber düzeni, gönderici güç aralığı, alıcı hassasiyeti ve alıcı aşırı güç sınırı ayrı kontrol alanlarıdır.
BiDi optiklerde iki uç tamamlayıcı dalga boyu çiftlerine sahip olmalıdır. “10 km optik” etiketi tek başına bütün kısa veya uzun bağlantılarda uygunluk garantisi değildir. Cihaz üreticisinin desteklediği modül ve yazılım koşullarını da kontrol edin. Fiber veri taşır; uzak IP kameraya doğrudan PoE gücü iletmez. Saha switch’i veya dönüştürücü için uygun yerel güç planı gerekir.
Kaynak: FOA — Optik ağ tasarımı ve kayıp bütçesi
Kayıp bütçesi: dB ile dBm aynı değildir
dB oran veya kaybı, dBm ise belirli bir referansa göre mutlak optik güç seviyesini ifade eder. Pasif hat kaybı; fiber uzunluğu × ilgili dalga boyundaki zayıflama, eşleşmiş konnektör bağlantıları, ekler ve diğer pasif elemanların toplamından hesaplanır. Bağlantı kaybı çoğunlukla eşleşmiş iki konnektörün oluşturduğu bağlantı için verilir; her yarıyı ayrıca aynı değerle sayarak bütçeyi ikiye katlamayın.
Öğretici örnek: 1 km × 0,4 dB/km + iki eşleşmiş bağlantı × 0,3 dB + iki ek × 0,1 dB = 1,2 dB pasif kayıp. Bu değerler seçilmiş varsayımlardır; standart limiti veya bütün ürünlerin garanti değeri değildir. Tasarım payı ve varsa splitter kaybı ayrıca eklenir. Sonuç optiğin kullanılabilir güç bütçesiyle karşılaştırılır; alıcı aşırı güç sınırı da kontrol edilir.
Kaynak: FOA — Fiber kayıp ve güç bütçesi hesabı
Saha testi: OLTS, OTDR ve VFL
OLTS veya uygun ışık kaynağı/güç ölçer, uçtan uca insertion loss ölçümü yapar. OTDR ise mesafe boyunca ek, bağlantı ve arıza olaylarını analiz eder. VFL süreklilik ve bazı yakın arızaların bulunmasında yardımcıdır; yüksek hızlı hat sertifikası değildir. Hangi ölçümün yapılacağı, dalga boyları ve kabul limitleri tasarım aşamasında yazılmalıdır.
OTDR testinde launch ve receive fiberler uç bağlantılarının değerlendirilmesini sağlar; uzunlukları cihazın ölü bölgesi ve ölçüm ayarına uygun seçilir. Uçtan uca kayıp kabulünü yalnız OTDR tahminine dayandırmayın. Multimode testte uygun Encircled Flux koşulları ve referans kordonları ölçüm tekrarlanabilirliğini etkiler. Referans yöntemi, test kordonu durumu ve kalibrasyon raporda saklanır.
Kaynak: FOA — Optik test ve ölçüm yöntemleri · FOA — Dış ortam kurulum ve teslim · Fluke Networks — Multimode ölçüm ve Encircled Flux
Temizlik, inceleme ve güvenli çalışma

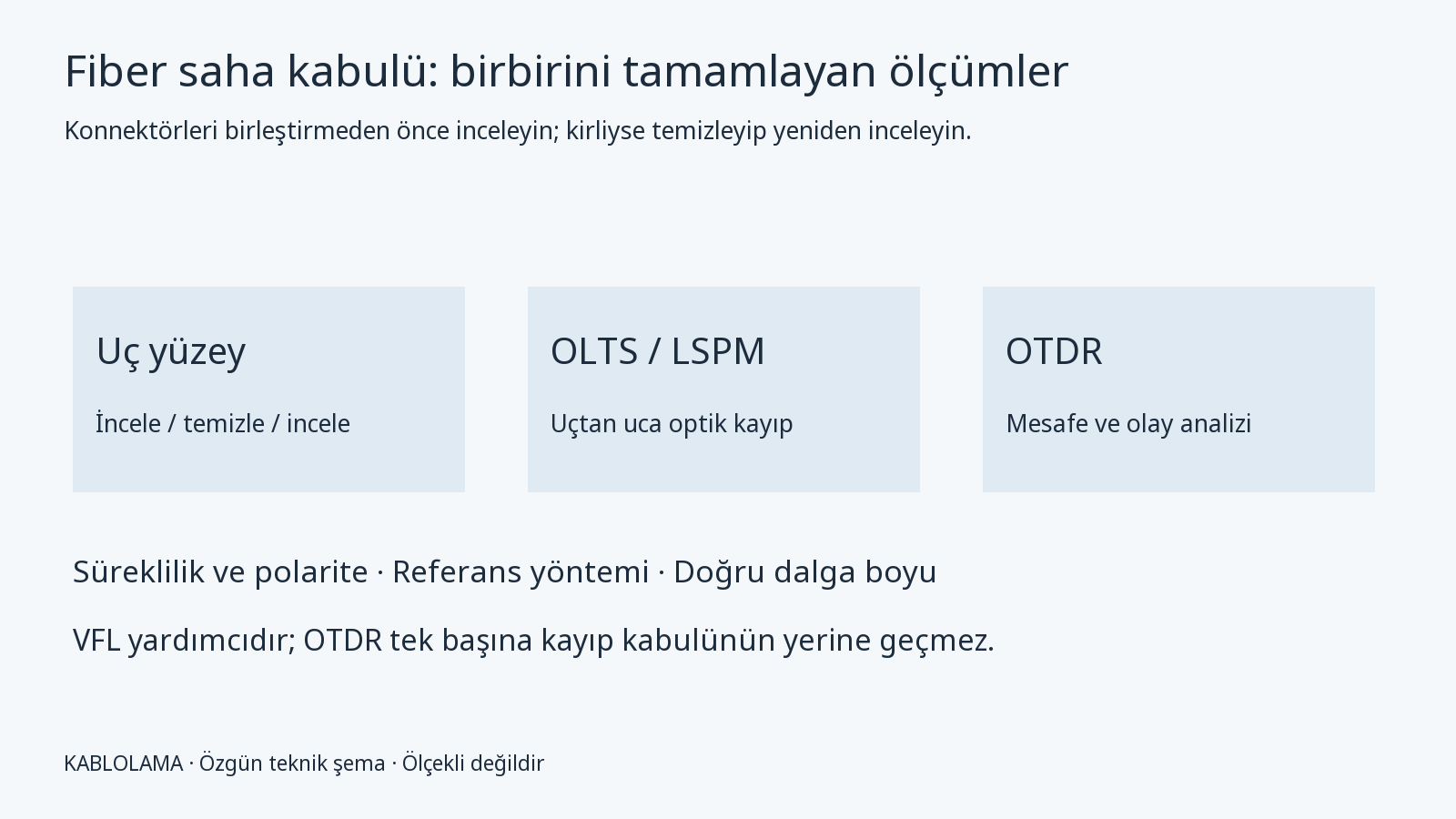

Birleştirmeden önce uç yüzeyi inceleyin; kir varsa uygun yöntemle temizleyip yeniden inceleyin. Toz kapağı bağlantının temiz olduğu garantisini vermez. Adaptör içindeki uçlar ve test kordonları da bu sürece dahildir. Uygun olmayan bez veya gelişigüzel sıvı kullanımı, kirin taşınmasına ya da yüzeyin zarar görmesine neden olabilir.
Fiber ucuna veya aktif optik porta bakmayın. Görünmez ışık tehlikeyi gözle değerlendirmeyi engeller. Görüntülü inceleme cihazı ve uygun prosedür kullanın; optik mikroskopla inceleme öncesi hatta güç bulunmadığını uygun cihazla doğrulayın. Kesilmiş cam parçalarını kapalı atık kabında toplayın; çalışma alanında yiyecek/içecek bulundurmayın.
Kaynak: FOA — Konnektör inceleme ve temizleme · FOA — Dış ortam kurulum ve teslim

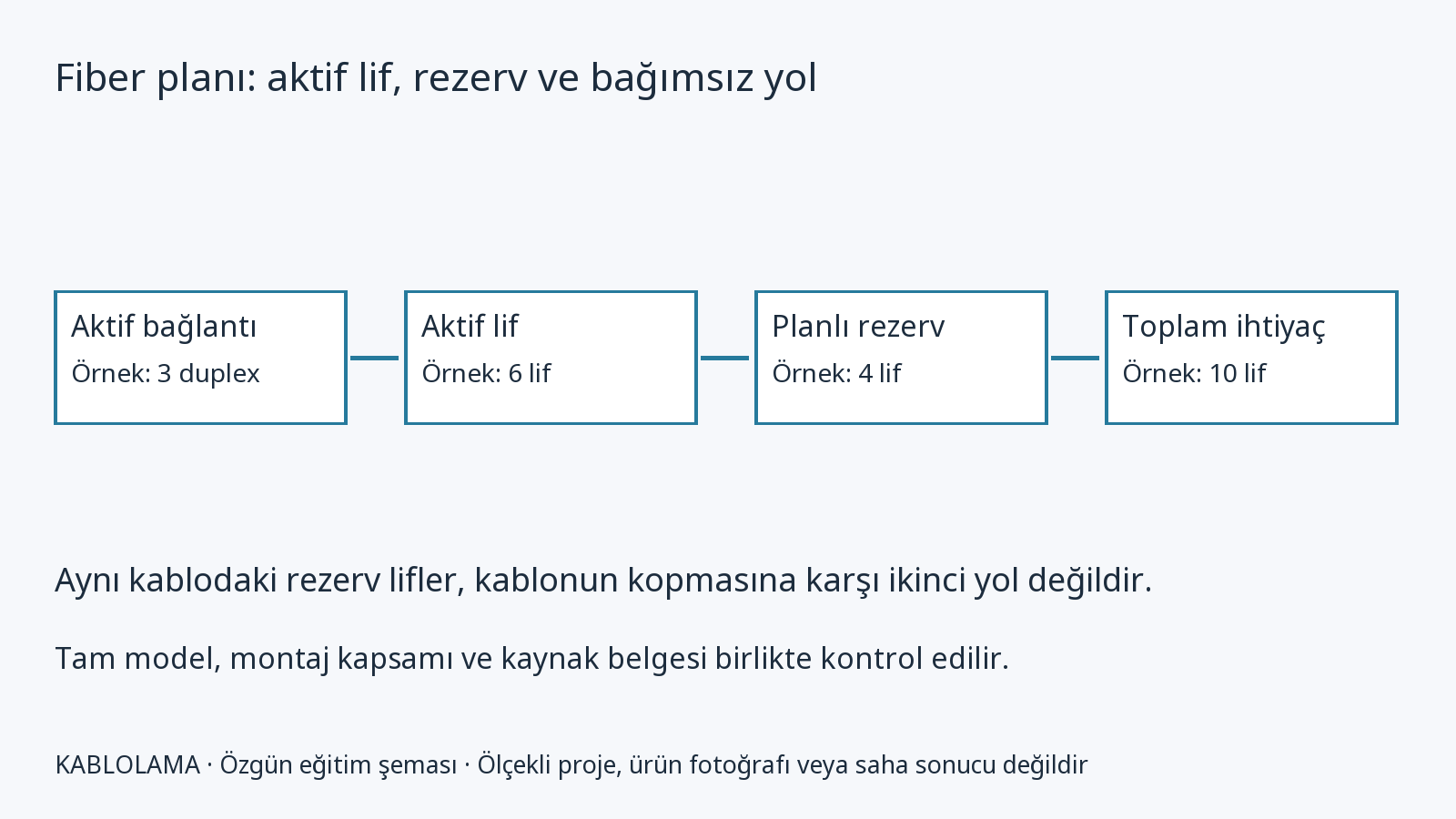

CCTV, kampüs ve veri merkezinde seçim
Editoryal değerlendirme: CCTV güzergâhında dış ortam koruması, saha dolabı ve uzak cihazın enerjisi birlikte planlanır. Kampüs omurgasında mesafe, yedek güzergâh ve fiber rezervi önemlidir. Veri merkezinde port yoğunluğu, polarite ve bakım sırasında doğru kordonun kullanılması öne çıkar. Hiçbir senaryo için yalnız “en yüksek OM sınıfı” veya “en fazla fiber” yaklaşımı yeterli değildir.
Satın alma ve teslim kontrol listesi
- Güzergâh, hız, mesafe, aktif cihaz ve optik modül kodlarını yazın.
- Fiber sınıfı, ilgili fiber standardı, kablo yapısı ve fiber sayısını doğrulayın.
- İki uç konnektör/cila, polarite, pin düzeni ve kordonları eşleştirin.
- Tam ürün föyü, yangın beyanı, çevre sınıfı ve montaj limitlerini kaydedin.
- Kayıp bütçesini bağlantı çifti, ek ve splitter sayılarıyla hesaplayın.
- Panel portu, fiber kimliği ve ek planını etiketlerle eşleştirin.
- Her fiber için temiz uç, süreklilik, polarite ve belirlenen kayıp kabulünü doğrulayın.
- Gerekli OTDR izlerini, test yönünü, dalga boyunu ve ölçüm dosyalarını teslim edin.
- Yedek fiber, bakım rezervi ve hasar sonrası onarım planını belgeleyin.
