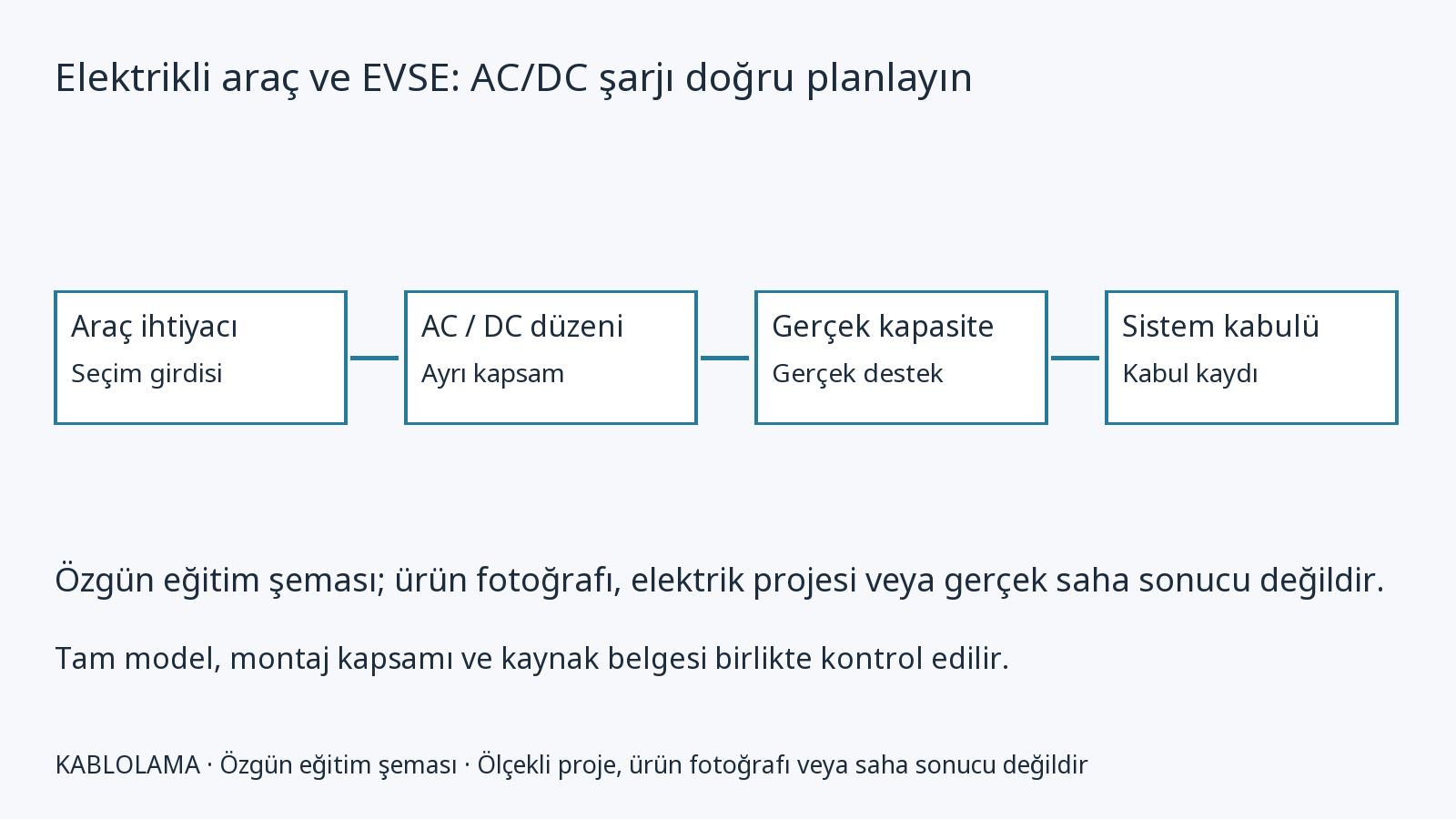

Elektrikli araç ve EVSE: AC/DC şarjı doğru planlayın

Bir şarj noktası planlarken önce aracın nerede ve ne kadar süre park edeceğini düşünün. Evde gece boyunca bekleyen araçla kısa süreli ziyaretçi otoparkının ihtiyacı aynı değildir. Bu rehber, AC ve DC seçeneklerini kullanım ihtiyacından başlayarak ele alıyor.

Araç ve istasyonun rolleri

EV elektrikli araç, EVSE şarj besleme ekipmanıdır. AC şarjda araçtaki şarj dönüştürücüsü, DC şarjda istasyonun güç dönüştürme sistemi önemlidir. Aynı araç farklı bağlantılarda farklı güç sınırlarına sahip olabilir. İstasyonun etiket gücü her araçta sürekli alınacak güç değildir.

Kullanım senaryosu

Otoparktaki bekleme süresi, günlük enerji ihtiyacı, araç sayısı, geliş/ayrılış ve büyüme kaydedilir. Uzun süre duran işyeri aracı ile kısa mola veren araç için ihtiyaç farklıdır. Yalnız soket sayısıyla kapasite seçilmez; elektrik beslemesi, hizmet sürekliliği ve saha işletmesi birlikte planlanır.

Güç ve enerji ayrımı

kW anlık güç, kWh enerjidir. Varsayımsal 20 kWh ihtiyacın kayıpsız ve sabit 5 kW ile karşılandığı ideal hesap 4 saattir. Gerçek süre kayıplar, araç sınırı, batarya durumu, sıcaklık ve yük paylaşımıyla değişir. Bu örnek araç için süre garantisi veya elektrik tesisatı boyutlandırması değildir.

Projeden kabul dosyasına

Tam EVSE modeli, besleme koşulu, araç/bağlantı uyumu ve işletme gereksinimi belgelenir. Elektrik koruma ve kablo kesiti yetkili proje kapsamında belirlenir; bu yayın evrensel sigorta veya kesit seçimi vermez. Devreye alma, işlev ve ilgili elektriksel kabul kayıtları birlikte teslim edilir.

Uygulama ve kontrol tablosu

Girdi	Kontrol
Araç	AC/DC kabulü ve sınır
Kullanım	Enerji ihtiyacı / bekleme
EVSE	Tam model ve güç kapsamı
Besleme	Gerçek kapasite ve proje
Kabul	Elektrik ve işlev kayıtları

Ürün kayıtları ve ilgili rehberler

Şarj kablosu, Type 2 ve CCS: bağlantı ile gücü karıştırmayın

Control pilot ve proximity pilot: temel kontrolün kapsamı

OCPP, ISO 15118 ve PLC: hangi bağlantı neyi taşır?

Şarj yük yönetimi: kapasite, ölçüm ve dinamik dengeleme

Şarj sahası omurgası: ağ, erişim ve işletme sürekliliği

V2G: çift yönlü enerji için uçtan uca uyumluluk

Fiber bağlantı, kurulum ve test ana rehberi

Bina ve kampüs omurgası planlama

Keşif ve kapasite hesaplama

Elektrikli araç ve şarj altyapısı konu merkezi

Sözlük: DC şarj

DC şarj kavramına bakınız.

Sözlük: Şarj kablosu

Şarj kablosu kavramına bakınız.

Sözlük: Control pilot

Control pilot kavramına bakınız.

Bir uygulama senaryosu

Aşağıdaki örnek varsayımsaldır. İşyeri otoparkında uzun süre kalan araçlar için seçim yalnız en yüksek kW değerine göre değil günlük ihtiyaç ve bekleme süresi üzerinden yapılır.
