Sistem odası ne işe yarar?
Sistem odası, kurumun iletişim ve bilgi hizmetlerini çalıştıran cihazların kontrollü bir yerde toplandığı alandır. Kablolama bu cihazlar arasındaki yolları oluşturur. Switch cihazları aynı ağ içinde birbirine bağlar; sunucu hizmet üretir; kayıt sistemi kamera görüntüsünü saklar. Elektrik, soğutma ve güvenlik doğru planlanmadığında iyi bir kablo da hizmeti ayakta tutamaz. Küçük bir işletmede tek kabinet yeterli olabilir; büyük veya yaygın bir sahada birden fazla dağıtım noktası gerekir.
Bu rehber konuyu ilk kez duyan kişi için günlük örneklerle başlar, teknik seçim ve kabul ayrıntılarıyla devam eder. Bir ürünü satın alma listesine yazmadan önce neye hizmet ettiğini anlamayı amaçlar. Örnek hesaplar varsayımsaldır; gerçek saha ölçümü veya belirli bir marka için garanti sonucu değildir.
Damar benzetmesi: yararlı ama tek başına yeterli değil
Kabloları damarlara benzetebiliriz: bir noktayı başka bir noktaya ulaştırırlar. Ancak bilgisayar ağının tek bir kalbi veya beyni olmak zorunda değildir. Omurga ana bağlantıları taşır, sunucular farklı hizmetler sağlar, ağ cihazları trafiği yönlendirir. Yedeklilik tasarlanan bir sistemde bir cihazın arızası bütün hizmeti durdurmayabilir. Benzetme görevleri kavramayı kolaylaştırır; gerçek tasarımda cihazların rolü ve arızanın etkisi ayrı ayrı incelenir.
| Parça | Günlük anlatım | Teknik görevi |
| Kablo, panel ve priz | Düzenli yollar ve bağlantı durakları | Fiziksel bağlantı ve sonlandırma |
| Switch | Yerel dağıtım noktası | Portlar arasında Ethernet trafiği iletimi |
| Router | Farklı ağlar arasındaki yol seçimi | IP paketlerini ağlar arasında yönlendirme |
| Güvenlik duvarı | Geçiş kurallarını denetleyen kapı | Politikaya göre trafiği kontrol etme |
| Access point | Kablosuz giriş noktası | Wi-Fi istemcilerini kablolu ağa bağlama |
| Sunucu / kayıt sistemi | Hizmet veren ve kayıt tutan bölüm | Dosya, uygulama, kimlik veya video hizmeti |
| UPS / PDU / soğutma | Çalışma koşullarını sürdüren destek | Enerji sürekliliği, dağıtım ve ısı yönetimi |

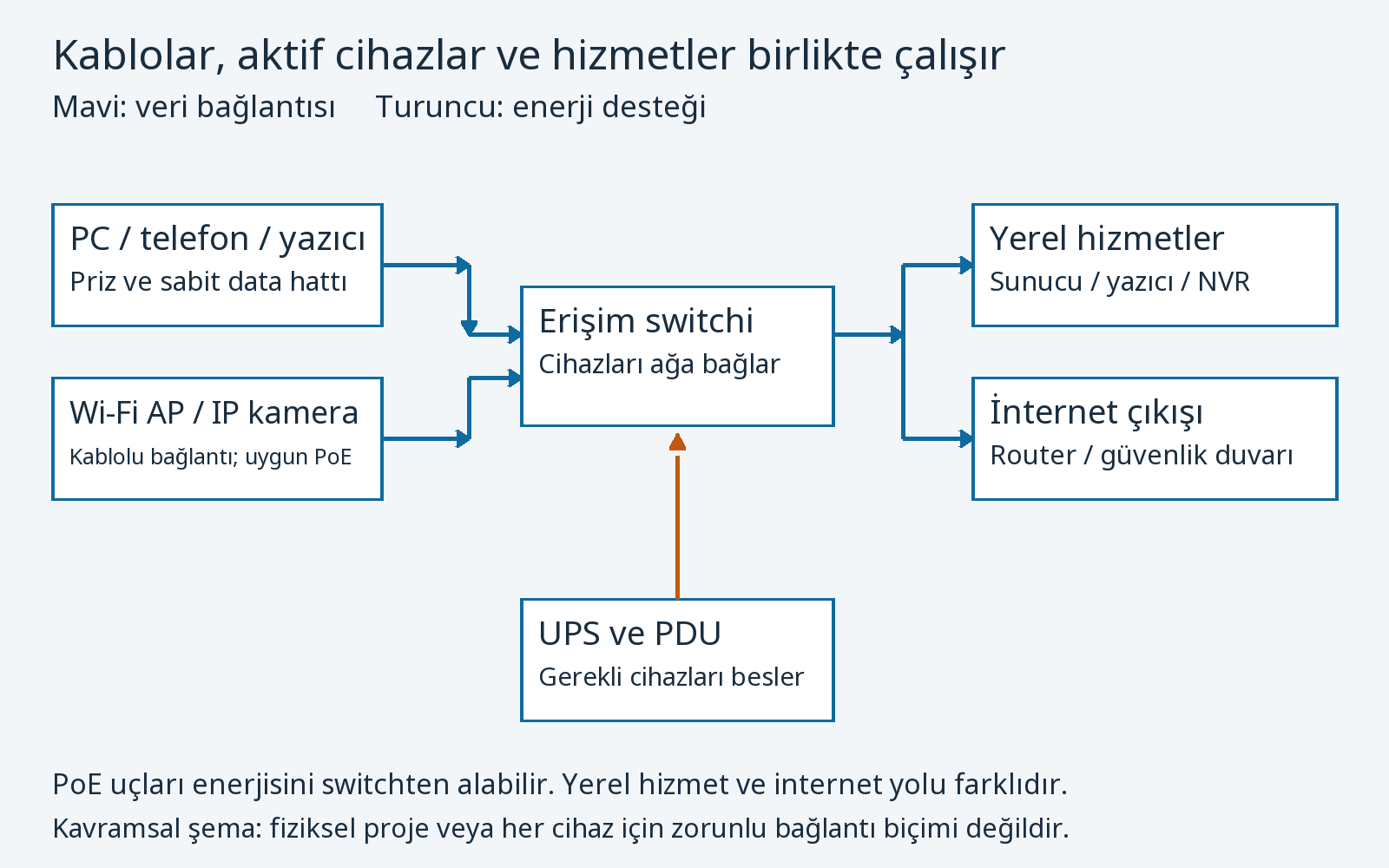

Bir bilgisayardan internete ve yerel hizmete yolculuk
Bir masa bilgisayarı, bağlantı kordonuyla data prizine bağlanır. Prizdeki modül, sabit kabloyla kabinet panelindeki modüle ulaşır. Panelin önünden başka bir kordon Switch portuna gider. Aynı ağdaki yazıcı veya sunucuya ulaşmak için her paket internete çıkmaz. Farklı ağa giden trafik ise tasarıma göre bir Router veya yönlendirme yapabilen switchten geçer. İnternet çıkışında güvenlik duvarı ve servis sağlayıcı bağlantısı bulunabilir; bu görevlerin bazıları tek bir cihazda birleşebilir.
Tavandaki kablosuz erişim noktası da genellikle kablolu bir switch portuna bağlanır. Telefon veya dizüstü bilgisayar kablosuzdur; bu, arkasında kablolu altyapı olmadığı anlamına gelmez. IP kamera görüntüsünü switch üzerinden kayıt sistemine gönderebilir. Kamera ile kaydedicinin aynı odada olması gerekmez; aradaki ağın kapasitesi, güç düzeni ve erişim kuralları doğru olmalıdır.
Sistem odası, kat odası ve dağıtım noktası aynı mı?
Ekipman odası merkezi cihazları barındırabilir. Telekomünikasyon odası belirli bir bölümün veya katın hatlarını toplayabilir. MDF ve IDF adları dağıtım rollerini açıklamak için kullanılır; kurum içindeki adlandırma teslim çiziminde açık olmalıdır. Her kata otomatik olarak bir kabinet koymak da bütün binayı tek kabinetten beslemek de doğru bir başlangıç değildir. Önce kablo güzergâhını, erişilebilir servis alanlarını ve bağlantı ihtiyaçlarını inceleyin.
Standart bir bakır yatay bağlantının yaygın tasarım modeli 90 m kalıcı bağlantı ve 100 m kanaldır; bunlar koşulsuz her kurulum için vaat değildir. Kordonlar, kablo yapısı, sıcaklık ve uygulama kuralları değerlendirilir. Uzak saha, başka bina veya uygun olmayan güzergâh için dağıtım noktasını değiştirmek ya da fiber omurga kullanmak gerekebilir. Kuş uçuşu mesafe yerine tava dönüşleri, düşey geçişler ve servis payıyla gerçek yolu ölçün. Fiber veri taşır; uzak kabinetin yerel enerjisi ayrıca gerekir.
Kabinet seçimi: yalnız U yüksekliği değil
Kabinet cihazları taşıyan ve düzenleyen yapıdır. U ölçüsü düşey montaj alanını tarif eder; 1U yaklaşık 44,45 mm’dir. Bir cihazın 1U olması derinliğinin, ağırlığının veya kablo dönüş alanının küçük olduğunu göstermez. Sunucu rayları, kapak boşluğu, arka güç fişleri, patch cordlar ve hava yolu birlikte kontrol edilir. Taşıma kapasitesi ve zeminin uygunluğu da yük listesine göre değerlendirilir.
Patch panel port adedini toplamak başlangıçtır. Switch, fiber panel, kablo yöneticisi, UPS ve gelecekteki cihazlar için de alan gerekir. Ağır cihazların yerleşimi ve kabinetin sabitlenmesi üretici talimatına göre planlanır. Sıkışmış kordonlar, okunamayan etiketler ve erişilemeyen enerji prizleri, arıza sırasında küçük bir işi büyük kesintiye dönüştürebilir. Boş alanı yalnız görüntü için değil bakım ve büyüme için bırakın.
Switch nasıl seçilir: 24 port yazısı neden yetmez?
Switch, kabloyu sonlandıran patch panelden farklı olarak elektrikle çalışan aktif bir cihazdır. Panel düzenli bağlantı noktaları sağlar; switch veriyi iletir. Masa, telefon, yazıcı, kamera ve AP bağlantıları erişim switchine gelebilir. Erişim switchlerinin toplandığı bağlantı dağıtım veya omurga rolünü üstlenebilir. Küçük bir ağda dağıtım ve omurga görevleri birleşebilir; her projeye üç ayrı cihaz katmanı koymak gerekmez.
Bu rol ayrımının üretici kaynağı: Cisco Campus LAN tasarım rehberi
| Seçim alanı | Sorulacak soru |
| Port adedi | Kaç gerçek cihaz bağlanacak, hangi portlar büyüme için ayrılacak? |
| Port hızı | 1G, çoklu gigabit veya 10G gereksinimi hangi cihazdan geliyor? |
| Uplink | Alt taraftaki trafiğin ne kadarı üst bağlantıdan geçecek? |
| PoE | Her portun türü ve cihaz için ayrılan güç nedir; toplam bütçe yeterli mi? |
| Yönetim | VLAN, erişim kuralları, izleme ve yapılandırma yedeği gerekli mi? |
| Dayanıklılık | Besleme, fan, sıcaklık, yedek yol ve arıza değişim planı nedir? |
| Uyumluluk | Optik modül, kablo, yazılım ve destek lisansları birlikte uyumlu mu? |
48 adet 1G port bulunması, bütün cihazların aynı anda 48 Gbit/s internet istediğini göstermez. Buna karşılık birçok istemci aynı sunucudan büyük dosya okurken dar bir uplink sorun yaratabilir. Trafiğin nereye gittiğini belirleyin: aynı switchte kalan trafik ile üst bağlantıya giden trafik farklıdır. Link aggregation toplam kapasiteyi ve bazı arıza davranışlarını iyileştirebilir; tek bir akışın hızı otomatik olarak bütün linklerin toplamına çıkmaz. STP gibi döngü önleme mekanizmaları ve bağlantı tasarımı da değerlendirilir.
Wi-Fi: kapsama ile kapasiteyi ayırın
Access point kablosuz cihazları ağa bağlar. Odanın köşesinde sinyal göstergesinin dolu olması, yoğun toplantıda herkesin görüntülü görüşmesinin iyi olacağını kanıtlamaz. Duvar, kat, metal yüzey, komşu ağ ve istemci özellikleri bağlantıyı etkiler. AP sayısını sadece kişi sayısını sabit bir rakama bölerek belirlemeyin; eşzamanlı kullanıcı, uygulama, radyo bantları ve yerinde ölçüm birlikte değerlendirilir.
APnin kablolu port hızı ile switch portunu eşleştirin. Bazı modeller yeterli PoE gücü bulamazsa belirli işlevlerini kapatabilir. Kurulumdan sonra beklenen kullanıcı yükünde kapsama, kapasite ve dolaşım kontrol edilir. Misafir erişimi, kurum ağına sınırsız erişim vermeden tasarlanır. APnin konumu yalnız estetikle değil radyo davranışı ve bakım erişimiyle seçilir.
Kaynak: Cisco kablosuz saha ölçümü ve kapasite planlama rehberi
IP kamera, kayıt ve depolama birlikte planlanır
CCTV kapsamındaki bir IP kamera, görüntüyü ağ üzerinden taşır. NVR veya video yönetim sistemi bu akışları kaydedebilir. “32 kamera için 32 kanallı cihaz” yalnız kanal sayısını söyler. Kaydedicinin giriş bant genişliği, desteklediği codec ve çözünürlük, eşzamanlı görüntüleme, analiz yükü ve disk düzeni de kontrol edilir. Kamera megapikseli tek başına bit hızını belirlemez; sahnedeki hareket, kare hızı, sıkıştırma ve görüntü kalitesi önemlidir.
Varsayımsal örnek: 12 kameranın her biri ortalama 4 Mbit/s ile sürekli kayıt yaparsa toplam ortalama akış 48 Mbit/s olur. Bir günün video yükü yaklaşık 518,4 GB; 30 günün yükü yaklaşık 15,552 TBdır (ondalık birimler). Hesap: kamera sayısı × Mbit/s × 1.000.000 × saniye ÷ 8. Bu, ham video tahminidir; disk koruma düzeni, dosya sistemi, ses, ek akışlar ve kapasite payı ayrıca hesaplanır. Gerçek sahneyle ölçüm yapılmadan bu rakam disk siparişine dönüştürülmez.
Kaynak: Axis IP video bit hızı kontrolü; hesap örneği Kablolama tarafından hazırlanmıştır
Sunucu, depolama ve ağ hizmetleri
Sunucu dosya paylaşımı, uygulama veya kimlik hizmeti verebilir; her kurumda fiziksel olarak aynı odada bulunması gerekmez. Bulut hizmeti kullanıldığında bile yerel switch, internet çıkışı, Wi-Fi ve enerji ihtiyacı sürer. Depolama kapasitesi ile depolamanın okuma-yazma performansı farklıdır. Disklerin arızaya dayanıklı düzeni de silinen veriyi geçmişe dönük geri getiren yedeklemenin yerine geçmez. Geri yükleme testi işletmenin gerçek hizmetleri üzerinden yapılmalıdır.
DHCP istemciye IP yapılandırmasını otomatik verebilir. DNS isimlerin ağ adresleriyle ilişkilendirilmesini sağlar. Bunlardan biri bozulduğunda link ışığı yanarken uygulama açılmayabilir. IP adresi planı, yönetim adresleri ve hizmet bağımlılıkları teslim kaydında bulunmalı; kritik bir hizmetin nerede çalıştığı yalnız bir kişinin hafızasına bırakılmamalıdır.
VLAN ve güvenlik duvarı: kablo çekmek erişim izni vermek değildir
VLAN, aynı fiziksel ağ içinde mantıksal bölümler oluşturur. Misafirler, kameralar, yönetim arayüzleri ve çalışanlar için farklı bölümler düşünülebilir. Ancak VLAN tek başına bütün güvenlik kurallarını uygulamaz; bu ağlar arasındaki trafiğin nerede yönlendirildiği ve hangi kurallarla izin verildiği önemlidir. Güvenlik duvarı, yönlendirme veya erişim kontrolü görevleri projeye göre farklı cihazlarda bulunabilir.
Kamera ve switch yönetim ekranlarını internete doğrudan açmak yerine kontrollü uzak erişim, kişiye ait hesap, gerekli yetki ve kayıt düzeni planlayın. Kullanılmayan servisleri kapatın, desteklenen yazılımı izleyin ve yapılandırma değişikliklerini kaydedin. Fiziksel güvenlik de bu kapsamın parçasıdır: odaya giren kişinin yetkisi, dolap anahtarı ve dışarıdan erişilebilir prizler değerlendirilir. Siber güvenlik ürün satın almakla biten bir işlem değildir.
UPS, PDU ve PoE: güç zincirini kesintisiz düşünün
UPS şebeke kesintisinde belirli yükleri belirli süre besler. PDU enerjiyi kabinet içindeki cihazlara dağıtır; kendisi sıradan bir modelde enerji depolamaz. PoE ise uyumlu uç cihaza Ethernet bağlantısı üzerinden güç ulaştırır. UPS ile çalışan sunucuya ulaşan switch enerjisiz kalırsa hizmet yine kullanılamayabilir. Bu nedenle yalnız sunucuyu değil gerekli hizmet zincirini besleme planına dahil edin.
UPS seçiminde watt ve VA sınırları ayrı kontrol edilir; üzerinde büyük VA yazması istenen çalışma süresini garanti etmez. Gerçek yük, üreticinin o yüke ait süre eğrisi, batarya durumu ve güvenli kapanma süreci değerlendirilir. PoE switchin şebekeden çektiği toplam gücü hesaplarken cihazın kendi tüketimi ve PoE yükünün besleme üzerindeki etkisi dikkate alınır; ölçülen toplam giriş gücü kullanılıyorsa uç cihazları ikinci kez ekleyip çift sayım yapmayın.
Kaynak: Schneider Electric / APC UPS seçim rehberi
Örnek PoE planında 8 kamera için port başına 15 W ve 3 AP için port başına 30 W ayrıldığını varsayalım: 8 × 15 + 3 × 30 = 210 W. Port seviyeleri uygun olsa bile switchin kullanılabilir toplam bütçesi bu eşzamanlı ihtiyacı karşılamalıdır. Bu değer cihazda kullanılabilir güçle aynı değildir; gerçek cihazların sınıfı ve çalışma modu doğrulanır. Büyüme payı proje kararıdır, bütün işler için sabit bir yüzde değildir.
PoE türleri ve güç bütçesini ayrıntılı öğrenin →
Soğutma, topraklama ve çevre izlemesi
Ağ cihazları ve sunucular çalışırken ısı üretir. Oda klimasının bulunması, cihaz girişindeki havanın uygun olduğunu tek başına kanıtlamaz. Üreticinin hava yönü, giriş sıcaklığı ve ortam limitleriyle yerleşimi eşleştirin. Önü kapalı hava girişleri ve sıcak havayı yeniden emen düzenler kontrol edilir. Yoğuşma, toz, su sızıntısı ve elektrik kesilince soğutmanın davranışı da değerlendirilir. Tek bir sıcaklık rakamını bütün sistem odalarına uygun kabul etmeyin.
Topraklama ve Eşpotansiyel kuşaklama elektrik güvenliği ve uygun tesisat tasarımı içinde ele alınır. Kabinet ve ekranlı bağlantıların üretici talimatına uygunluğu yetkili uygulamayla doğrulanır. Bir odanın yangın algılama veya söndürme gereksinimi, bina koşulları ve mevzuata göre uzman proje çalışmasıdır. Bu yazı canlı elektrik tesisatına müdahale veya yangın sistemi kurulum talimatı değildir.
İzleme, arıza olduktan sonra bakmaktan farklıdır. Sıcaklık, enerji, disk durumu, uplink kullanımı, port hataları ve cihaz erişimi takip edilebilir. Alarm doğru kişiye, anlaşılır hizmet adıyla ulaşmalıdır. İnternet bağlantısı kesildiğinde alarmı taşıyan yol da kayboluyorsa alternatif bildirim veya yerel kayıt davranışı planlanır. Alarm kurmak kadar gerçekten ulaştığını denemek de önemlidir.

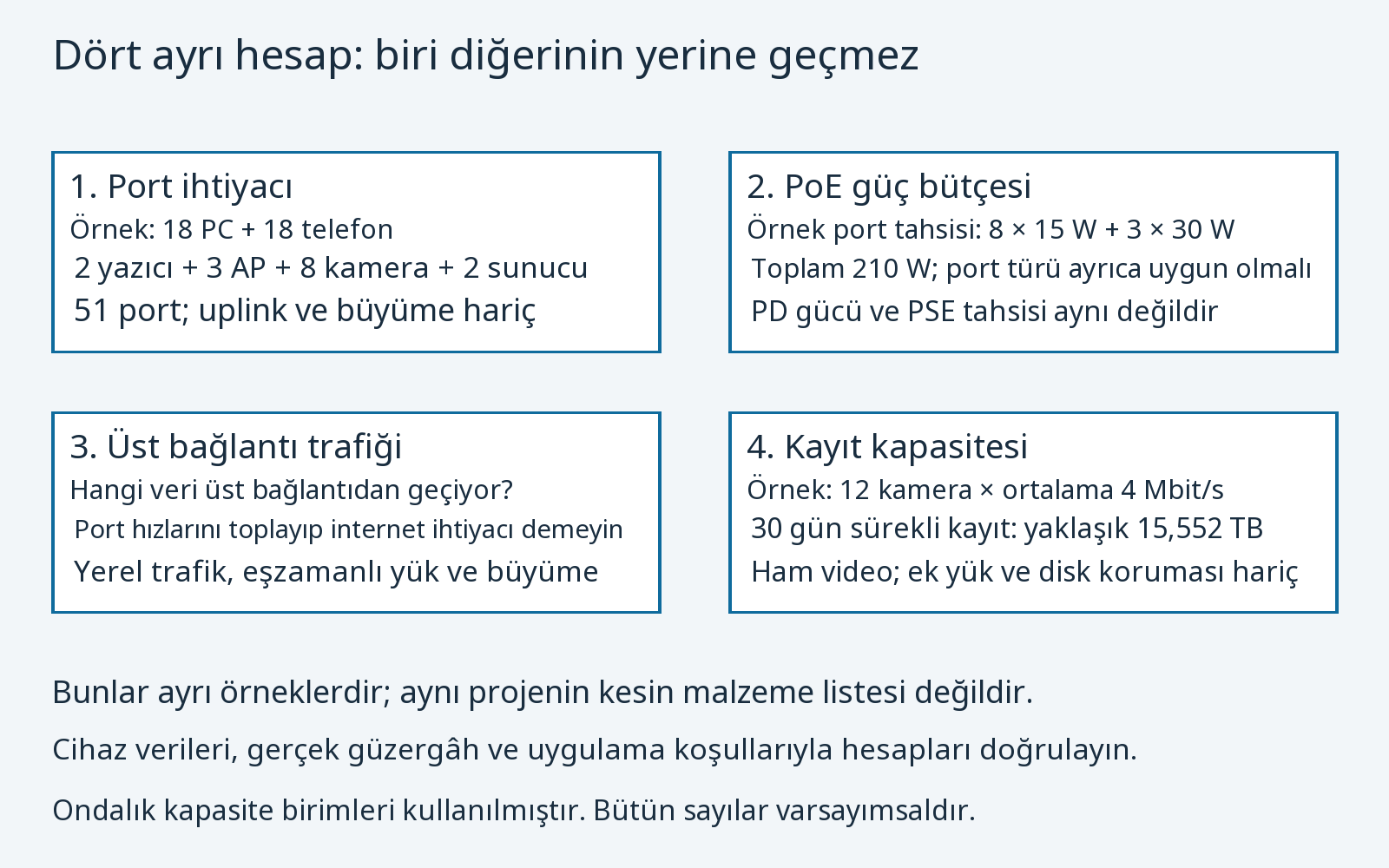

Küçük bir ofis için örnek ihtiyaç hesabı
| İhtiyaç | Varsayımsal adet | Fiziksel port hesabı |
| PC | 18 | 18 bağımsız bağlantı |
| IP telefon | 18 | 18 bağımsız bağlantı; PC geçişi burada kullanılmıyor |
| Yazıcı | 2 | 2 |
| AP | 3 | 3; radyo planı bu adedi doğrulamalı |
| IP kamera | 8 | 8 |
| Sunucu | 2 | Örnekte 2; gerçek NIC ve yedeklik planı değiştirebilir |
| Toplam | 51 | Uplink ve büyüme portları dahil değildir |
İki adet 24 port switch 48 erişim portu sağlar; bu örnekte 51 ihtiyacı karşılamaz. Bu sonuç “üç switch alın” diye tek başına sipariş önerisi değildir. Kullanılabilir uplink portları, PoE port dağılımı, dağıtım noktaları ve yedeklik başka bir ürün düzeni gerektirebilir. Telefonun PC geçiş portu kullanılacaksa fiziksel port hesabı değişir; telefon arızasının bilgisayara etkisi ve bağlantı hızı da konuşulmalıdır. Kabinet sayısı ise bu toplamdan değil gerçek güzergâh ve servis alanlarından çıkarılır.
Keşiften teslimata: hangi sırayla ilerlemeli?
- 1. Hizmetleri ve uç cihazları çıkarın; kullanıcı adediyle yetinmeyin.
- 2. Yerleşimi ve gerçek güzergâhı ölçün; dağıtım noktalarını belirleyin.
- 3. Port, PoE, uplink ve depolama hesaplarını ayrı hazırlayın.
- 4. Kablo, modül, panel, kordon ve optik arayüzlerin uyumunu doğrulayın.
- 5. Kabinet, besleme, süreklilik, hava akışı ve güvenlik planını tamamlayın.
- 6. IP / VLAN planı, erişim kuralları ve yönetim kayıtlarını hazırlayın.
- 7. Kurulumda hat kimliğini, portu ve cihazı aynı kayıtla ilişkilendirin.
- 8. Kablolama sertifikasyonu ile ağ hizmet testlerini ayrı yapın.
- 9. Normal çalışma, güç kesintisi ve izinli arıza senaryolarını kontrollü deneyin.
- 10. Çizim, rapor, yapılandırma yedeği ve bakım sorumluluğunu teslim edin.
Kablo testinin başarılı olması, Wi-Fi kapasitesinin veya kamera kayıt süresinin doğru olduğunu kanıtlamaz. Buna karşılık internetin açılması da bütün kabloların şartnameye uygun olduğunu göstermez. Kabulde fiziksel bağlantı, aktif ağ ve hizmet davranışı için ayrı kanıtlar aranır. Kesinti testinin kapsamı ve zamanı işletmeyle önceden belirlenir; çalışan sistemde rastgele kablo veya enerji çekmek bir kabul yöntemi değildir.
Cihaz ve saha bilgilerini keşif aracında toplayın →
Arızada ilk ayrımı nasıl yaparsınız?
| Belirti | İlk ayırıcı kontroller |
| Bütün cihazlar erişilemiyor | Ortak besleme, uplink ve merkezi hizmetleri inceleyin |
| Tek cihaz erişilemiyor | Cihaz gücü, port, kordon, adres ve ilgili hat kaydını kontrol edin |
| İnternet yok, yerel yazıcı çalışıyor | İnternet çıkışı, yönlendirme ve DNS ayrımını değerlendirin |
| Wi-Fi sinyali var ama hizmet yavaş | Radyo yoğunluğu, kablolu AP portu, uplink ve uygulama yükünü ayırın |
| Gece kamera kapanıyor | IR / ısıtıcı yükü, PoE bütçesi ve port kayıtlarını inceleyin |
| Kayıt beklenenden erken siliniyor | Gerçek bit hızı, kayıt politikası ve kullanılabilir disk kapasitesini karşılaştırın |
Bu tablo arızanın kesin nedenini söylemez; incelemeyi düzenler. Birden fazla değişkeni aynı anda değiştirirseniz düzelmenin nedenini kaybedebilirsiniz. Yetki kapsamında tek değişiklik yapın, önceki durumu ve sonucu kaydedin. Üretim sisteminde geri dönüş planı ve hizmet etkisi anlaşılmadan firmware veya ağ yapılandırması değiştirmeyin.
Kaynaklar ve kapsam
Kaynak erişim tarihi: 11 Ekim 2026. Yazı, üretici açıklamalarından yararlanan özgün Türkçe uygulama rehberidir; standart metni veya bağımsız ürün testi değildir. Cihaz seçimi güncel model belgeleri ve gerçek keşifle tamamlanmalıdır. Hesap örnekleri varsayımsaldır. Oda ve kabinet görselleri Kablolama için hazırlanmış özgün vektör illüstrasyonlardır; gerçek saha fotoğrafı veya marka ürünü olarak sunulmaz.
