Kamera veya tavandaki erişim noktası için “bir data kablosu yeterli” denildiğinde, önemli bir soru eksik kalır: bu cihazın enerjisini kim sağlayacak? Ethernet üzerinden güç besleme, yani PoE, uyumlu cihazlara veri bağlantısıyla birlikte elektrik enerjisi ulaştırır. Kolaylık kablo sayısının azalmasıdır; doğru tasarım ise cihaz, port, toplam güç ve kurulu kablolamayı birlikte değerlendirmeyi gerektirir.
Bu rehberin kaynağı ve kapsamı
CommScope’un PoE Fact File yazısı bir üretici açıklama kaynağıdır; IEEE standardının kendisi değildir. Bu Türkçe rehber, kaynağın konularını saha keşfi ve teslim kontrolüyle geliştirir. IEEE 802.3af, 802.3at ve 802.3bt adları PoE nesillerini anlatmak için kullanılır; proje şartnamesinde geçerli standart sürümü ayrıca belirtilmelidir. Güç değerleri Ethernet Alliance’ın PoE tablosuyla karşılaştırılmıştır. Aşağıdaki hesap örneği varsayımsaldır.

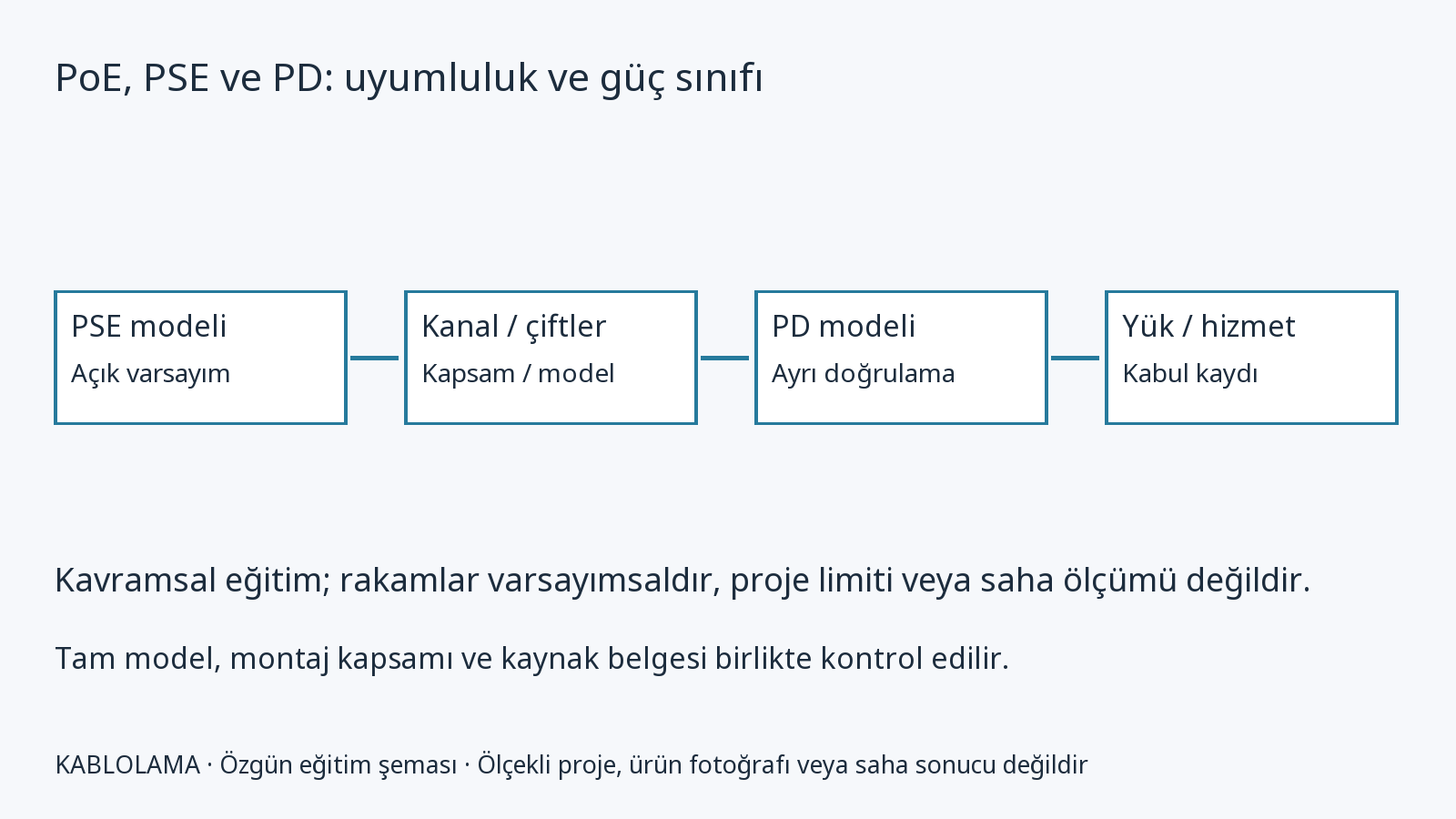

PSE, PD, switch ve injector ne demek?
| Terim | Türkçe karşılığı ve görevi |
| PoE | Ethernet üzerinden güç besleme |
| PSE — Power Sourcing Equipment | Güç sağlayan ekipman: PoE switch portu veya uyumlu injector |
| PD — Powered Device | Güç alan cihaz: uygun kamera, erişim noktası, telefon veya başka uç cihaz |

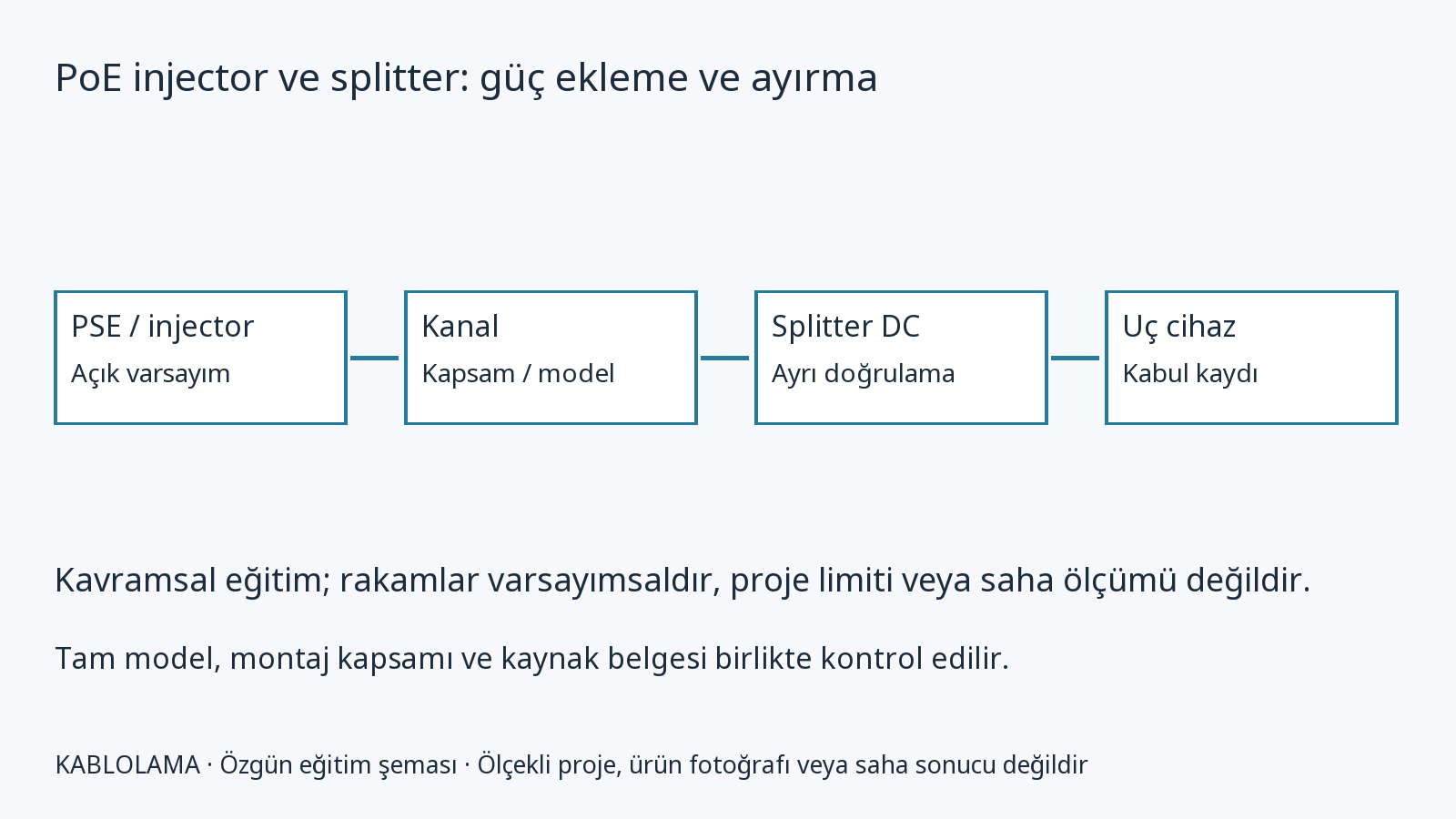

| PoE injector / midspan | Mevcut veri bağlantısına güç ekleyen ayrı ekipman |
| PoE splitter | Uyumlu PoE girişini veri ve cihazın istediği DC çıkışa ayıran ekipman |
Switch içine yerleşik besleme ile ayrı injector aynı yönetim düzeni değildir. İlkinde port ayarları ve güç durumu switch üzerinden izlenebilir; ikincisinde ayrı ekipmanın enerji ve bakım sorumluluğu da vardır. Injector seçerken yalnız watt etiketini değil desteklediği PoE türünü, veri hızını, ortam koşullarını ve uç cihaz uyumunu kontrol edin. Fiber hattın uzak ucunda yerel güç ve uygun bakır PoE çıkışı planlanabilir; sıradan injector veri bağlantısının mesafe sınırını kendiliğinden kaldırmaz.
Splitter kullanılacaksa DC gerilim, kutuplama, çıkış konnektörü ve cihazın güç ihtiyacı birlikte eşleşmelidir. Pasif 24 V/48 V ürünler IEEE uyumlu algılama ve güç anlaşmasıyla aynı şey değildir. “PoE” yazısı tek başına uyum kanıtı sayılmaz; iki uçta açık model ve çalışma düzeni aranır.
PoE türleri: porttaki güç ile cihazdaki güç farklıdır
| Tür / yaygın ad | IEEE nesli | Türün üst sınıfında PSE gücü | PD tarafı güç | Besleme düzeni |
| Type 1 / PoE | 802.3af | 15,4 W | yaklaşık 13 W (12,95 W) | 2 çift |
| Type 2 / PoE+ | 802.3at | 30 W | 25,5 W | 2 çift |
| Type 3 / 4 çift PoE | 802.3bt | 60 W | 51 W | Sınıfa göre 2 veya 4 çift; 60 W için 4 çift |
| Type 4 / 4 çift PoE | 802.3bt | 90 W | 71,3 W | 4 çift |
Tablodaki üst değerler her portun sürekli verdiği veya her cihazın tükettiği güç değildir. PSE tarafı ile PD tarafını ayırmak, kablolama kaybını cihaz gücü gibi yazmayı önler. “PoE++” ticari ifadesi gördüğünüzde Type 3 mü Type 4 mü, hangi sınıf ve hangi port düzeni olduğunu teknik föyden okuyun. Type 4 port bulunması switchin tüm portlarını aynı anda 90 W ile besleyebildiği anlamına gelmez.
| Güç sınıfı | PSE / PD güç tablosu |
| Class 0 veya 3 | 15,4 / yaklaşık 13 W |
| Class 1 | 4 / 3,84 W |
| Class 2 | 7 / 6,49 W |
| Class 4 | 30 / 25,5 W |
| Class 5 | 45 / 40 W |
| Class 6 | 60 / 51 W |
| Class 7 | 75 / 62 W |
| Class 8 | 90 / 71,3 W |
Cihazın desteklediği sınıf ile switchin ayırdığı güç kaydedilir. Algılama ve sınıflandırma, gerektiğinde LLDP üzerinden güç anlaşması ve üreticinin ayarları birlikte değerlendirilir. Bazı erişim noktaları yeterli güç bulamadığında çalışmaya devam ederken belirli radyolarını veya yardımcı özelliklerini kapatabilir. Bu nedenle “açıldı” sonucu, tam hizmet kabulü değildir.
Gerçek cihaz ihtiyacını belirleyin
| Uç cihaz | Keşifte ve kabulde kontrol |
| IP kamera | IR aydınlatma, ısıtıcı, PTZ hareketi ve üreticinin azami güç durumu |
| Wi-Fi erişim noktası | Etkin radyo düzeni, multigigabit port, yardımcı çıkışlar ve düşük güç modu |
| IP telefon | Ekran, ek tuş modülü ve varsa PC geçiş portunun davranışı |
| Ekran / hoparlör / bina sistemi | Tam modelin PoE sınıfı, çalışma modu ve yeniden başlama davranışı |
Müşteriden PoE sınıfını tahmin etmesini istemeyin. Cihaz modelini, nerede kullanılacağını ve hangi hizmetin kesintisiz olması gerektiğini sorun. Mühendis cihaz föyünü, switch port özelliklerini ve kablolama düzenini aynı kayıt üzerinde eşleştirsin. Günlük ortalama tüketim kapasite izlemede yararlıdır; yeni sistemin en ağır çalışma durumunu tek başına temsil etmez.

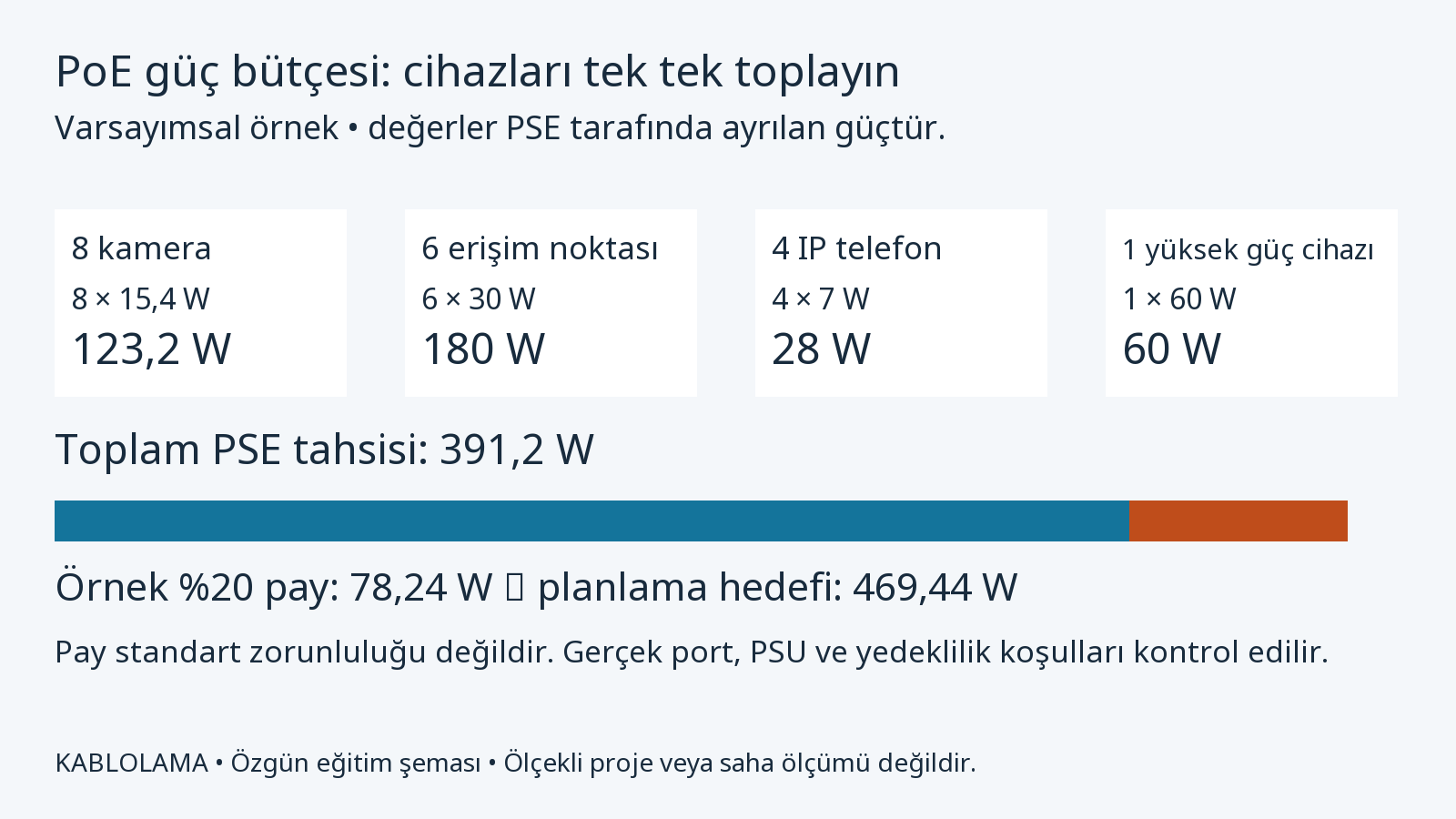

Switch toplam güç bütçesi: örnek hesabı açık yapın
| Örnek cihaz grubu | Adet | Varsayılan PSE tahsisi | Toplam |
| Kamera | 8 | 15,4 W / port | 123,2 W |
| Erişim noktası | 6 | 30 W / port | 180 W |
| Telefon | 4 | 7 W / port | 28 W |
| Yüksek güçlü uç cihaz | 1 | 60 W / port | 60 W |
| Toplam | 19 port | Yuvarlanmamış toplam | 391,2 W |
| Örnek planlama payı | %20 | 391,2 × 1,20 | 469,44 W |
Bu örnekte cihaz adlarının yanına yazılan güçler ölçülmüş tüketim veya tüm modeller için gereken güç değildir; PSE tahsis varsayımlarıdır. Satın alma kararında gerçek cihaz sınıfları ve switchin tahsis politikası kullanılır. 19 boş port görmek yeterli değildir: port başına güç desteği ve kullanılabilir toplam PoE bütçesi de ayrı uygun olmalıdır. Kullanılabilir bütçe takılı güç kaynağına, yedeklilik ayarına, sıcaklığa ve modele göre değişebilir.
UPS hesabında PoE çıkış bütçesine ek olarak switchin kendi tüketimi ve güç dönüşüm kayıpları vardır. VA değerini çalışma süresi saymayın. İstenen süreyi gerçek yük, üreticinin akü çalışma eğrisi ve bakım koşullarıyla doğrulayın. Yedek güç kaynaklı düzende bir kaynak devreden çıktığında kalan kapasitenin hizmet önceliklerini nasıl etkileyeceğini de sınayın.
Kablo, panel, jack ve patch cord birlikte seçilir
PoE hattı switch portundan başlar; kabin kordonu, paneldeki modül, sabit data kablosu, prizdeki jack ve cihaz kordonuyla devam eder. Boş patch panel kendi başına sonlandırma yapmaz. Faceplate modülü taşır; veri veya güç üreten bir parça değildir. Cihaz yanında doğrudan fişli MPTL kullanılıyorsa bunun montaj ve kabul modeli prizli kanalınkinden ayrı yazılır.
CCA, bakır kaplı alüminyum iletkendir; çıplak bakırla aynı ürün olarak kabul edilmez. Fluke Networks, bu tür standart dışı iletkenlerin DC direnç ve dengesizlik sorunlarını vurgular. PoE tasarımında doğrulanmış iletken yapısı, kordon kesiti, ekran düzeni ve konnektör uygunluğu aranır. Kablo üstünde Cat6A yazması bütün kurulu kanalın uygunluğunu kanıtlamaz. Marka bazındaki ürün dosyalarını örnek seçenekler olarak inceleyin; farklı üreticilerin sistem garantilerini otomatik birleştirmeyin.
Mesafe ve ısınma: tek sayı bütün güzergâha uygulanmaz
Yaygın yatay kablolama düzeninde 90 m kalıcı bağlantı ve 100 m kanal başlangıç tasarım sınırlarıdır; kordon yapısı, sıcaklık ve uygulama koşullarıyla birlikte kontrol edilir. Kutudaki 305 veya 500 m satın alınan miktardır. Daha yüksek kategoriye geçmek Ethernet mesafesini sınırsız yapmaz. Uzak kamera veya AP için dağıtım noktasını, fiber omurgayı ve yerel beslemeyi yeniden değerlendirin.
Akım geçen iletkenlerde ısı oluşur. Demetteki kablo sayısı, aynı anda beslenen hatlar, akım, iletken ve kılıf yapısı, çevre sıcaklığı ve taşıyıcı düzeni birlikte önemlidir. CommScope yazısındaki demet örnekleri belirli koşullara aittir; “her yerde 24 kablo zorunludur” veya “her Cat6A demeti aynı davranır” sonucuna dönüştürülmez. TIA TSB-184-A ve ilgili ISO/IEC/CENELEC dokümanları için projede geçerli sürüm ve üretici uygulama tabloları kontrol edilir.
Keşifte gerçek rota, kapalı boru bölümleri, kabloların sıkıştığı geçişler ve kabinet içindeki sıcak noktalar işaretlenir. Demet düzeni ve büyüme alanı teslim çizimine yazılır. İşletmede yeni bir yüksek güçlü cihaz bağlandığında yalnız boş port değil, o portun geçtiği demetin yükü de yeniden değerlendirilir.
Teslimde hangi raporlar istenmeli?
- Hat etiketi, iki uç portu, sabit güzergâh, ürün referansları ve sonlandırma modeli.
- Ölçüm cihazı, adaptör, kalibrasyon bilgisi, test limiti ve sürümü; bütün gerekli parametrelerin sonucu.
- DC döngü direnci, çift içi ve çiftler arası direnç dengesizliği; şartname ve test limitine göre kayıt.
- Switchin port türü, sınıf/tahsis bilgisi, toplam güç bütçesi ve yük altındaki cihaz hizmet kontrolü.
- Kamera gece/ısıtıcı durumu veya AP tam özellik modu gibi en ağır çalışma senaryosu.
- UPS kesinti senaryosu, yeniden başlama ve düşük güçte hizmet öncelikleri.
- Ham ölçüm dosyaları, okunabilir rapor ve değişiklik sonrası güncel port/cihaz haritası.
Ping, bağlantı ışığı veya başarılı internet erişimi fiziksel hat sertifikasyonu yerine geçmez. Aynı şekilde kablo testinin PASS sonucu, aktif cihazın bütün fonksiyonlarının gerekli güçle çalıştığını tek başına kanıtlamaz. Teslimde fiziksel bağlantı testi ile hizmet testi iki ayrı kayıt olarak tutulur. Böylece müşterinin “kamera bazen kapanıyor” şikâyeti yalnız tahminlerle ele alınmaz.
Sık karşılaşılan sorunlar ve kontrol sırası
| Belirti | Önce kontrol edilecekler |
| Kamera geceleri yeniden başlıyor | IR/ısıtıcı yükü, port tahsisi, toplam bütçe, güç olay kayıtları ve hat direnci |
| AP açılıyor ama kapasitesi düşük | Düşük güç modu, PoE anlaşması, kablolu port hızı ve üretici ayarları |
| Bazı portlar cihaz eklenince kapanıyor | Toplam bütçe, port önceliği ve güç kaynağı/yedeklilik düzeni |
| Aynı cihaz başka hatta sorunsuz | Kordonlar, sonlandırma, hat mesafesi ve direnç dengesizliği |
Önce arıza zamanını ve port kayıtlarını toplayın. Sonra sağlam bir cihaz/hatla kontrollü karşılaştırma yapın; değiştirilen parça ve sonucu kaydedin. Sorunu görmeden bütün switchi veya kablo kategorisini değiştirmek, hem maliyeti artırır hem gerçek nedeni gizleyebilir.
