Veri merkezi kablolaması: rack, fiber ve büyüme planı

Veri merkezinde kablolama, aktif ağ topolojisi ve kapasite planıyla birlikte tasarlanır. Yüksek port yoğunluğu, bakım erişimi ve gelecekteki optik geçişler yalnız kablo kategorisi seçerek çözülemez. Bu dosya bağlantı envanterinden teslim ölçümlerine kadar izlenebilir bir çalışma düzeni sunar.

Kaynak kontrolü: 4 Ekim 2026. Bu dosya kaynaklara dayalı örnek uygulama planıdır; gerçekleştirilmiş müşteri projesi veya bağımsız ürün testi değildir. Proje gereksinimleri, geçerli standart baskıları ve tam ürün belgeleri ayrıca doğrulanır.

İhtiyaç: topoloji ve bağlantı envanteri

Sunucu, switch, depolama ve yönetim bağlantılarını ayrı listeleyin. Aktif topolojiye göre rack içi ve racklar arası portları tanımlayın. Mevcut ve hedef hızın yanında aktif fiber sayısını, optik modülleri ve arayüzleri kaydedin. Spine-leaf veya başka bir tasarımı sadece popüler olduğu için seçmeyin; trafik, ölçek ve cihaz desteğiyle ilişkilendirin.

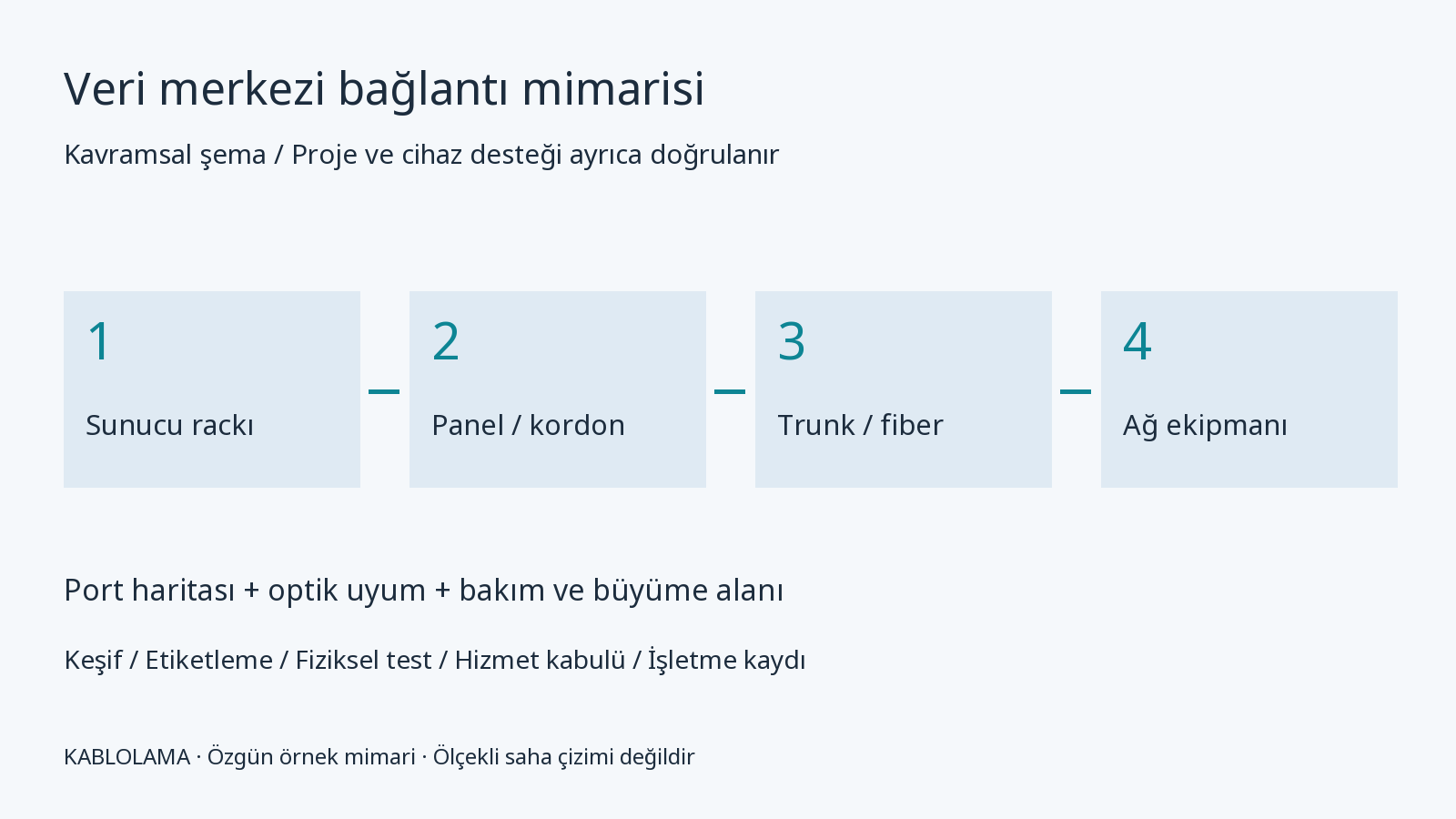

Rack ve dağıtım mimarisi

Rack konumlarını, dağıtım noktalarını, patch panelleri ve trunk yollarını plana işleyin. Corning’in veri merkezi çözümleri modüler kablolama ve geçiş planlamasını ele alır; üretici çözümü bağımsız performans testi olarak sunulmaz. Port yoğunluğunu artırırken kordon erişimi, etiket görünürlüğü ve bakım alanını koruyun. Kablo güzergâhının hava akışına ve ekipman değişimine etkisini sahada kontrol edin.

Fiber, MPO ve optik geçişler

LC duplex ile paralel optik mimarilerin fiber kullanımını ayrı değerlendirin. MPO trunk için fiber sayısı, aktif konumlar, pin/key eşleşmesi ve uçtan uca polarite gerekir. Fluke 8/12 fiber polarite düzenlerinin kontrolünü açıklar. Hız yükseltirken aynı trunkın otomatik uyacağını varsaymayın; yeni modülün fiber sayısı, kayıp bütçesi ve arayüzüyle yeniden karşılaştırın.

Yedeklilik ve değişiklik yönetimi

A/B bağlantılarının aynı güzergâh, panel veya bakım işlemine bağımlı olup olmadığını belgeleyin. İki kablo aynı riski paylaşabilir. Her değişiklik için etkilenen servisler, öncesi port haritası ve geri dönüş yöntemi hazırlanır. Boş fiber ve portlar da etiketlenir; kullanılmayan uçlar uygun şekilde korunur. Kapasite doluluğu yalnız rack alanı değil panel, güzergâh ve optik kaynaklar üzerinden izlenir.

Örnek geçiş planı

Örnek akış: hedef bağlantı listesi hazırlanır, pilot rackta modül/kordon/trunk uyumu kontrol edilir, test sonuçları kaydedilir ve kontrollü geçiş yapılır. Bu bir gerçekleştirilmiş saha projesi değildir. Yeni hız için gereken parçalar ve kesinti süresi önceden belirlenir. Bağlantı değiştikçe envanter güncellenir; yalnız fiziksel patch işlemini tamamlamak hizmetin kabulü sayılmaz.

Ölçüm ve hizmet kabulü

Fiber uç incelemesi, polarite ve uçtan uca kayıp sonuçlarını belirlenmiş kabul planıyla karşılaştırın. Gerekli olay analizi için uygun ölçüm yöntemi ayrıca uygulanır. Aktif tarafta link hızını, hata sayaçlarını ve beklenen trafik davranışını kontrol edin. Yedekli yolların kontrollü devre dışı kalma ve geri dönüşü test edilir. Kayıp raporu, port haritası, ürün kodları ve değişiklik kaydı aynı bağlantı kimliğini kullanmalıdır.

Karar	Kontrol
Port yoğunluğu	Kordon erişimi, etiket ve panel kapasitesi.
Optik yükseltme	Modül, fiber sayısı, arayüz ve kayıp bütçesi.
Yedek yollar	Ortak güzergâh ve panel bağımlılığı.
Teslim	Fiziksel ölçüm ve aktif hizmet sonuçları.

Ortak teslim listesi

Keşif kayıtları, ihtiyaçlar ve onaylı bağlantı planı.
Tam ürün kodları, cihaz sürümleri ve bileşen uyumu.
Etiketli port haritası ve son durum çizimleri.
Fiziksel test raporları ve hizmet kabul sonuçları.
Ayar yedekleri, bakım sorumluları ve geri dönüş planı.

Sözlük: Veri merkezi

Veri merkezi kavramına bakınız.

Sözlük: Kablolama

Kablolama kavramına bakınız.

Sözlük: Kayıp bütçesi

Kayıp bütçesi kavramına bakınız.

Bir uygulama senaryosu

Varsayımsal kabinet planında U alanı yeterliyken arka kordonlar kapakla sıkışsın. Cihaz derinliği, kordon dönüşü ve bakım erişimi ayrı yerleşim girdileridir. Yeni cihaz eklenmeden hava akışı ve enerji dağıtımı da plan üzerinde doğrulanır.
