Fusion Splice Cihazları: Üst Segment, Orta/Üst ve Fiyat/Performans Rehberi

Fusion splice cihazı ne işe yarar?

Fusion splice cihazı iki optik lifin uçlarını hizalar ve elektrik arkıyla birleştirir. Dış kabloyu açmaz, doğru lifi kendiliğinden seçmez ve tamamlanan hattın optik kabulünü tek başına yapmaz. Bir okulun bina omurgasında, operatörün abone bağlantısında veya veri merkezinde aynı temel işlem kullanılabilir; ihtiyaç duyulan lif sayısı, hazırlık seti ve iş temposu ise değişir.

Bu katalog, 17 Ekim 2026 tarihinde üretici ürün sayfaları ve erişilebilen teknik föylerle doğrulanan 14 modeli kapsar. Dünyadaki her cihazın eksiksiz envanteri, stok listesi veya bağımsız karşılaştırma testi değildir. Özel laboratuvar lifleri, PM/LDF uygulamaları ve bütün bölgesel yeniden adlandırmalar bu listenin kapsamına alınmadı. Belge bulunamayan alanlara başka modelin değeri yazılmadı.

Jilong 280A’nın kendi ürün sayfasındaki teknik tablo doğrulandı; lif uyumu, çaplar, süre koşulları, kayıp, hafıza ve ölçüler ürün kaydında bulunuyor. 100R12’nin 12 lif kapasitesi doğrudan Fujikura model tablosundan doğrulandı. Bu üründeki AFL 100R aile föyü değerleri açıkça işaretlidir; bölgesel 100R12 kitinin aynı sayısal değerlere sahip olduğu ayrıca teyit edilmelidir.

Üç segmenti nasıl belirledik?

Üst segment: yoğun iş akışı, kapsamlı otomasyon veya yüksek lif sayılı ribbon uygulamasına yönelik modeller. Orta/üst segment: profesyonel erişim ve orta yoğunluklu ekip işleri için incelenen modeller. Fiyat/performans adayı: bütçeyle iş kapsamını dengelemek için teklif karşılaştırmasına alınabilecek modeller. Bunlar Kablolama’nın editoryal sınıflarıdır; üreticilerin ortak standardı değildir.

Güncel, aynı içerikte ve aynı vergi koşullarında teklifler toplanmadığı için fiyat sıralaması yapmıyoruz. Özellikle fiyat/performans sınıfı bir satın alma garantisi veya en ucuz ürün iddiası taşımaz. Çekirdek hizalamalı bir cihazın her zaman daha iyi saha sonucu vereceği ya da kılıf hizalamalı cihazın işe yaramayacağı söylenemez. Hedef lif ve kabul koşulları belirleyicidir.

Üst segment cihazlar

Fujikura 90R — ayrıntılı teknik kayıt

Fujikura 100S — ayrıntılı teknik kayıt

Fujikura 90S+ — ayrıntılı teknik kayıt

Fujikura 100R12 — ayrıntılı teknik kayıt

Sumitomo Electric TYPE-72C+ — ayrıntılı teknik kayıt

Sumitomo Electric TYPE-72M12+ — ayrıntılı teknik kayıt

Furukawa Electric / FITEL S179+ — ayrıntılı teknik kayıt

INNO Instrument VIEW8 Pro — ayrıntılı teknik kayıt

Orta/üst segment cihazlar

Fujikura 45S — ayrıntılı teknik kayıt

Sumitomo Electric T-502S — ayrıntılı teknik kayıt

INNO Instrument VIEW5 Pro — ayrıntılı teknik kayıt

Fiyat/performans adayları

Furukawa Electric / FITEL NJ001A — ayrıntılı teknik kayıt

Signal Fire AI-9 — ayrıntılı teknik kayıt

Jilong 280A — ayrıntılı teknik kayıt

Önce tek fiber mi, ribbon mı?

Bir kablonun 144 lif içermesi, ek makinesine 144 lifin birden konacağı anlamına gelmez. Lifler tek tek veya belirli ribbon grupları halinde hazırlanabilir. On iki lif çiftini birlikte birleştiren ribbon cihazının sürelerini tek lif cihazıyla doğrudan kıyaslamayın. Projedeki kablo yapısını, renk sırasını, lif merkezleri arasındaki mesafeyi ve ek kasetinin koruyucu yerlerini belirleyin.

Core alignment, çekirdeğe göre hizalamayı; clad alignment, çevresindeki cam geometri üzerinden hizalamayı anlatır. Buradaki cam kılıf, kablonun dış plastik kılıfı değildir. Motor sayısı, ekran büyüklüğü ve görüntü büyütmesi tek başına ek kaybı kalite puanı oluşturmaz. Uygun hazırlıkla deneme eki ve bağımsız hat ölçümü istenmelidir.

Ek işinin gerçek sırası

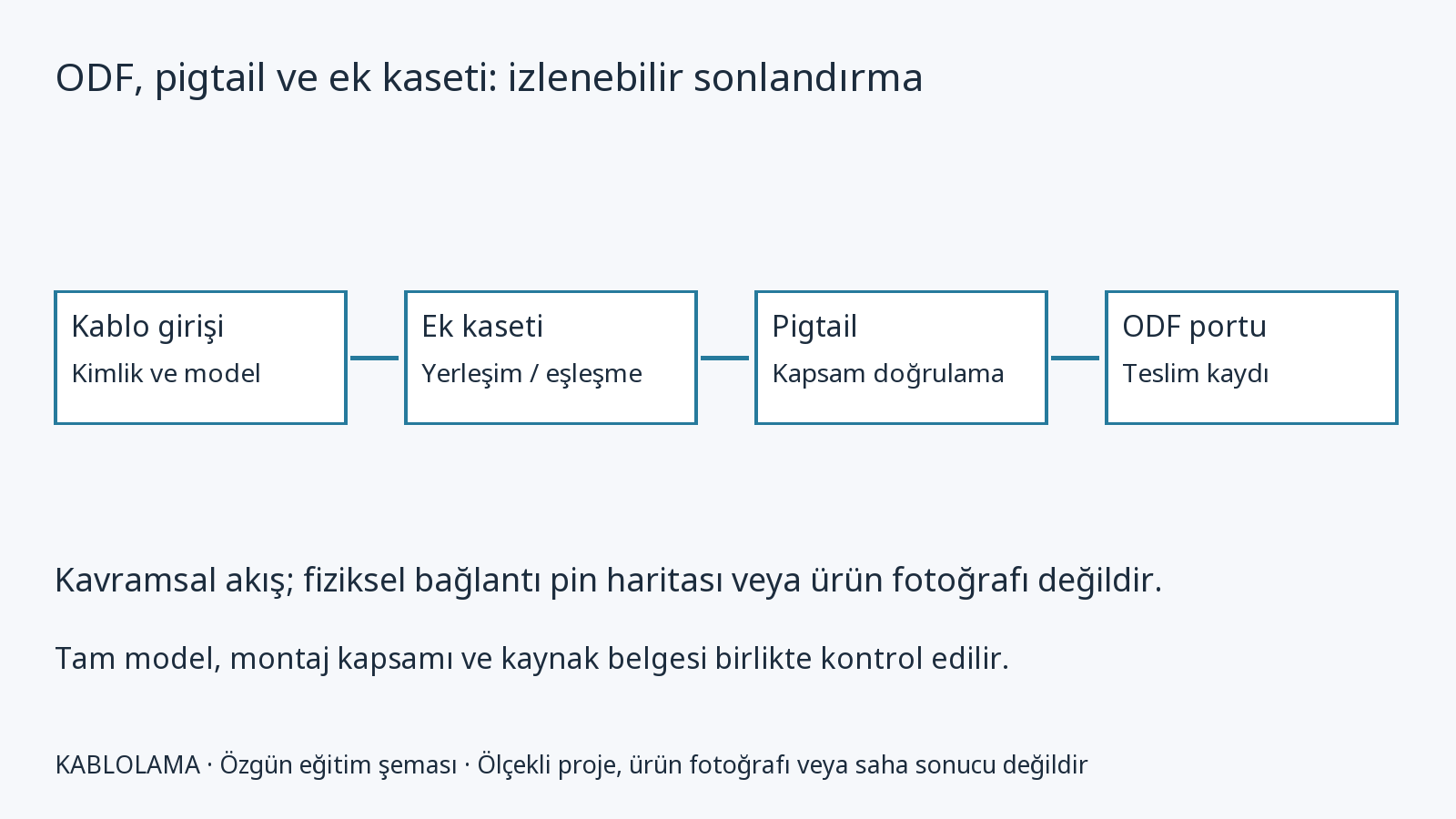

Kablo ve doğru lif tanımlanır; koruyucu makaron önceden life geçirilir; kaplama uygun sıyırıcıyla çıkarılır; lif temizlenir ve hassas kesiciyle hazırlanır. İki uç tutucuya yerleştirilir, uygun programla ek yapılır, koruyucu ısıtılıp soğutulur ve kasete düzenlenir. Son olarak bağlantı kimliğiyle eşleşen ölçüm raporu hazırlanır. Kısa ark süresi bu adımların hepsini içermez.

Tam ekipman ve sarf listesi

Ekrandaki kayıp ile gerçek ölçüm

Ek cihazındaki dB değeri çoğunlukla görüntü ve algoritma üzerinden tahmindir. OTDR olay analizi ve OLTS bağlantı kaybı farklı işlerdir; biri diğerinin her durumda yerine geçmez. Bir ekin çekme denemesini geçmesi de düşük optik kaybın kanıtı değildir. Kasete yerleştirme ve konnektör temizliği tamamlandıktan sonra proje kabul yöntemine göre ölçüm yapılır.

Farklı liflerin mod alanları OTDR’de bir yönde görünür kazanç, diğer yönde daha yüksek kayıp oluşturabilir. Uygulanabilir kabul yönteminde iki yönün birlikte değerlendirilmesi gerekir. Referanslama, dalga boyu, başlangıç/bitiş test lifleri ve olay kimlikleri raporda bulunmalıdır. “Bütün ekler ekranda 0,00 gösterdi” ifadesi teslim raporu değildir.

Türkiye ve uluslararası satış kanalları

Türkiye’de bir satış sayfasının bulunması, o firmanın üretici tarafından yetkilendirildiğini veya ürünün stokta olduğunu tek başına kanıtlamaz. Üretici yetkili listesi, model bazlı teklif, servis kabulü ve seri numarası garanti kapsamı ayrı kontrol edilir. Aşağıdaki yetki bilgileri üretici listesine dayanır; günlük stok ve fiyat beyanı değildir.

Fujikura üretici listesi: Türkiye bölümünde BS Telekom Ltd.

Sumitomo Europe yetkili listesi: Türkiye bölümünde Fotech

Sumitomo — Türkiye yetkili kanal bilgisini üreticinin kendi listesinden kontrol edin

Signal Fire AI-9 — üreticinin teknik ürün bilgileri

Fujikura listesinde Birleşik Krallık, Avrupa ve Orta Doğu; Sumitomo listesinde Avrupa, Orta Doğu ve Afrika kanalları bulunuyor. FITEL için Furukawa’nın Avrupa, Amerika ve Asya iletişimleri; INNO için bölgesel satış ofisleri üzerinden teklif istenebilir. Bu uluslararası bulunurluk, Türkiye teslim ve yerel garanti teyidinin yerine geçmez. Jilong için bu incelemede Türkiye yetkili kanalını doğrulayamadık.

Yetkili satıcı, uygulama firması ve servis merkezi aynı rol değildir. Bir kurum cihazı satabilir ama onarım için başka ülkeye gönderebilir. Yazılı teklifte servis adresi, tahmini işlem süresi, yedek cihaz seçeneği, elektrot ve kesici bıçağı tedariki, eğitim ve garanti dışı masraflar ayrı satırlar halinde yer almalıdır.

Üç gerçekçi seçim senaryosu

Bina içi az sayıda pigtail eki: cihazın ağır görev otomasyonu yerine eğitimli operatör, doğru tutucu ve bağımsız teslim ölçümüne odaklanın. Satın alma ile kiralama ve hizmet alımını karşılaştırın. Sık FTTH ziyareti: taşıma ağırlığı, drop kablo tutucusu, batarya değişimi ve sahada temiz çalışma alanı önem kazanır. Yüksek lifli veri merkezi: ribbon düzeni, lif sırası, pitch, koruyucu kaseti ve her lifin raporlanması önceliklidir.

Örneğin günde 96 tek lif eki yapan bir ekibin hızını, 96 sayısını yalnız ark süresine bölerek hesaplamak yanıltıcıdır. Kablo açma, etiketleme, kesici temizliği, yeniden işlem ve raporlama süreleri de ölçülmelidir. Aynı fiber hazırlığı ve aynı operatörle deneme yapmadan farklı markaların en iyi katalog sürelerini bir yarış sıralaması haline getirmeyin.

Satın alma ve teslim kontrolü

• Etiket, tam referans ve bölgesel kit kodunu eşleştirin; artı işaretini veya ribbon varyantını atlamayın.
• Kendi lif tipiniz, kaplama çapınız ve koruyucunuzla demonstrasyon isteyin.
• Hizalama yöntemini model belgesinden doğrulayın; motor sayısından çıkarım yapmayın.
• Kesici, tutucu, sıyırıcı, batarya ve elektrotların kodlarını teklif ekine yazdırın.
• Batarya denemesinin sıcaklık, güç modu ve çevrim koşullarını kaydedin.
• Cihazın mevcut ark sayısını, bakım geçmişini ve yazılım sürümünü görün.
• Bulut veya telefon hesabının kurum sahipliğini ve devir yöntemini doğrulayın.
• İlk ek sonuçlarını cihaz ekranından bağımsız ölçümle karşılaştırın.
• Çalışan fiberin optik portuna bakmayın; ince lif kırıntılarını kapalı atık kabında toplayın.
• Teslimi proje, kablo ve lif kimliğiyle eşleşen teknik kayıt ve ölçüm raporuyla kapatın.

Kaynakların sınırları ve güncelleme

Üreticinin tipik kaybı, sahada her ek için garanti edilen üst sınır değildir. Süre, batarya ve elektrot ömrü de lif türüne, programa, sıcaklığa ve sarfa bağlıdır. Her model sayfasında kendi kaynak adresi, teknik tablo ve belirsizlik notu bulunur. Bu yayın üretici kataloglarının kopyası değildir; doğrulanan parametreler seçim ve kabul açıklamalarıyla birlikte verilmiştir. Fiyat, stok, garanti süresi ve yetki değiştiğinde yeni tarihli yazılı belge istenmelidir.
