“Cat 7 alırsak ağ daha hızlı olur mu?” Kablo seçerken asıl soru budur. Yanıtı yalnız kablonun üzerindeki kategori yazısında aramayın; bağlantı uçları, cihazlar ve kurulacak sistem birlikte değerlendirilmelidir.
Cat 7 seçimi yalnız kablo makarasındaki kategori yazısına bakılarak yapılmaz. Bu rehber; ekranlı kabloyu, priz ve bağlantı modüllerini, patch paneli, bağlantı kordonlarını ve saha kabulünü bir sistem olarak ele alır. Araştırma kontrol tarihi: 4 Ekim 2026. İçerik üretici teknik föyleri ve test ekipmanı üreticisinin açıklamalarından hazırlanmıştır; standartların tam metninin yerine geçmez.
Cat 7 nedir, Class F neyi ifade eder?
Category 7, ISO/IEC kablolama ailesinde kablo ve bağlantı bileşenleri için kullanılan bir kategoridir. Class F ise kurulmuş bağlantı veya kanalın performans sınıfıdır. İkisini aynı kavram gibi kullanmak, satın alma şartnamesini ve test raporunu belirsizleştirir. Class F için frekans sınırı 600 MHz, Class FA için 1000 MHz olarak açıklanır. 600 MHz, saniyede 600 megabit anlamına gelmez.
Cat 7 sistemi 100 metreye kadar 10GBASE-T uygulamalarını desteklemek amacıyla geliştirilmiştir. Ethernet hızının sağlanması aktif cihazların, kordonların ve kurulu hattın uygunluğuna bağlıdır. Fluke Networks, Cat 7 ve Cat 7A kategorilerinin TIA tarafından tanınmadığını belirtir; bu nedenle ISO/IEC ve ANSI/TIA referanslarını şartnamede birbirinin yerine yazmamak gerekir.
Kaynak: Fluke Networks — Cat 7 ve Cat 7A tarihçesi · Kaynak: Fluke Networks — Class F saha testi

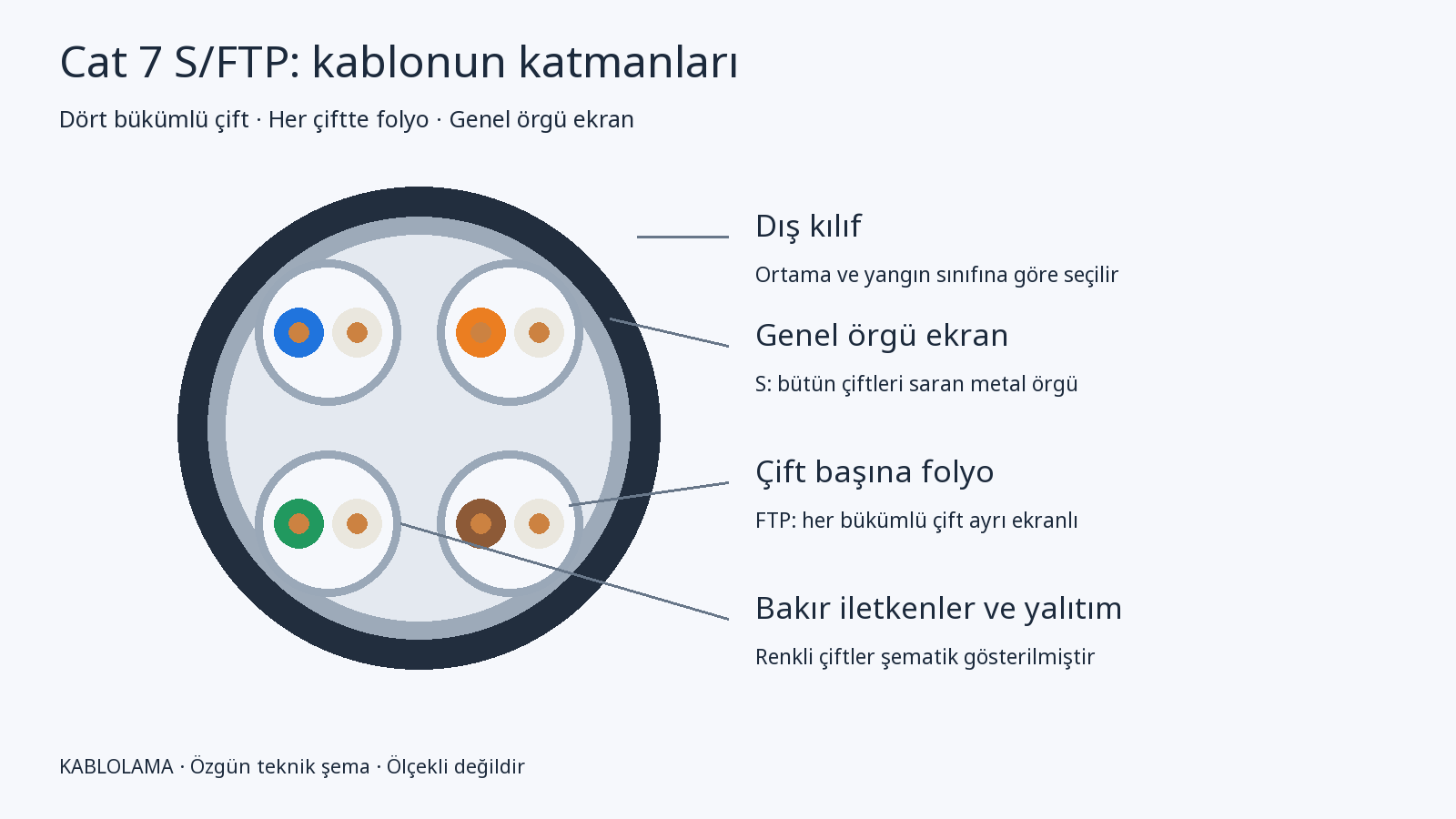

S/FTP ekranlama: her katmanın görevi
S/FTP gösteriminde eğik çizginin önündeki S genel örgü ekranı, FTP ise çiftlerin ayrı ayrı folyo ile ekranlandığını anlatır. Dört bükümlü çiftte toplam sekiz iletken bulunur. Büküm ve ekranlama birbirini tamamlar; sonlandırmada çiftlerin geometrisinin ve ekran temasının korunması gerekir. Kılıfın rengi kategori, iletken kalitesi veya dış ortam uygunluğu için kanıt değildir.
Somut bir örnek olarak Siemon’un Ocak 2025 tarihli 600 MHz S/FTP föyünde 23 AWG tek telli bakır iletken, çift başına alüminyum-polyester folyo, genel kalaylı bakır örgü ve 7,1 mm nominal dış çap belirtilir. Bunlar bütün Cat 7 kablolar için ortak ölçüler değildir. Aynı föy ISO Class EA/F ve TIA Category 6A referanslarını ayrı ayrı verir.
Kaynak: Siemon — 600 MHz S/FTP kablo teknik föyü (Ocak 2025)
RJ45, GG45 ve TERA arasındaki kritik fark
RJ45 portlu switch ve bilgisayarla çalışacak bir kurulumda ekranlı Cat 6A bağlantı donanımıyla Cat 7 kablo kullanılabilir. Ancak sonuç yalnız kablonun etiketinden Class F olarak ilan edilemez. Cat 6A modül ve kordonlarla tasarlanan hattın kabul hedefi, ürün uyumluluk belgeleri ve saha raporuyla tanımlanmalıdır. Pazardaki “Cat 7 RJ45” ifadesi tek başına uçtan uca sertifikasyon değildir.
Kaynak: Siemon — 600 MHz S/FTP kablo teknik föyü (Ocak 2025) · Kaynak: Telegärtner — Enterprise Cabling ürün sistemi (2026)
Nexans GG45 sistemi, RJ45 uyumlu mod ile yüksek frekans için farklı kontakları kullanan bir mod içerir. GG45 sokete sıradan RJ45 fişin takılabilmesi, her iki çalışma modunun aynı performansı taşıdığı anlamına gelmez. GG45 modülü, uygun GG45 kordon ve üreticinin uyumlu donanım ailesi birlikte değerlendirilmelidir. Mekanik Snap-In veya keystone uyumu da ayrıca kontrol edilir.
Kaynak: Nexans — LANmark-7 GG45 bağlantı sistemi
TERA, Siemon’un ayrı arayüz kullanan ekranlı bağlantı sistemidir. TERA prizden RJ45 cihaz portuna erişim uygun hibrit kordonla sağlanır; TERA fiş standart RJ45 porta doğrudan takılmaz. Güncel TERA Cat 7A sistemi, panel ve kordonlarla beraber sunulur. Üreticinin 1,2 GHz gibi standart minimumunu aşan ürün beyanı Cat 7’nin 600 MHz sınırıyla karıştırılmamalıdır.
Kaynak: Siemon — TERA Cat 7A sistemi
Cat 7 sisteminin bileşenleri
| Bileşen | Görevi | Satın alırken kontrol |
| Yatay tesisat kablosu | Panel ile priz arasındaki sabit hat | Kategori, bakır iletken, AWG, dış çap, ekran ve ortam sınıfı |
| Bağlantı modülü / priz | Kabloyu uç arayüzüne sonlandırma | RJ45 Cat 6A, GG45 veya TERA seçimi; AWG ve yalıtım çapı uyumu |
| Patch panel | Hatları kabin içinde düzenleme | Modül ailesi, port yoğunluğu, arka kablo desteği ve bonding bağlantısı |
| Patch cord / cihaz kordonu | Panel-switch ve priz-cihaz bağlantısı | Her iki uç arayüzü, kategori, uzunluk ve esnek iletken yapısı |
| Çerçeve / yüz plakası | Prizin sabitlenmesi | Modülün fiziksel yuvası ve montaj derinliği |
| Kablo yöneticisi / gerilim giderici | Çekme yükünü bağlantıdan uzak tutma | Kabloyu ezmeden tutma ve yeterli dönüş alanı |
| Eşpotansiyel bağlantı parçaları | Ekranlı sistem ve kabini bonding ağına bağlama | Üretici montaj talimatı ve binanın tasarlanmış bonding sistemi |
| Test cihazı ve adaptör | Kurulu bağlantının ölçümü | Hedef sınıf, kalıcı bağlantı/kanal modu ve konnektör uyumu |
Bu tablo bir marka için zorunlu malzeme listesi değildir. Tam sistem uyumu garanti belgesi, modül-kablo eşleşmesi ve montaj kılavuzuyla kontrol edilir. “Boş ekranlı panel” satın almak, içine yerleştirilen modüllerin performansını tek başına belirlemez.
Kaynak: Telegärtner — Enterprise Cabling ürün sistemi (2026)
Sabit kablo ve esnek kordon aynı ürün değildir
Tek telli /1 ve çok telli /7 gibi ifadeler iletken yapısını ayırır. Sabit tesisat için seçilen kablonun taşınabilir kordon olarak kullanılması veya esnek kablonun yanlış IDC modüle sonlandırılması uygunluk sorununa yol açabilir. Cat 7 kategorisi bütün kabloların aynı AWG veya aynı dış çapta olduğunu söylemez.
LAPP UNITRONIC LAN 600 FLEX 2170142 föyü, 4×2×26/7 AWG esnek yapı, çift başına folyo ve genel kalaylı bakır örgü belirtir; dış çap 6,2 ±0,3 mm’dir. Bu ürün örneği, Siemon’daki 23 AWG sabit kablo ölçülerinin tüm Cat 7 ürünlerine genellenemeyeceğini gösterir. Siparişte tam ürün kodu ve geçerli föy sürümü istenmelidir.
Kaynak: LAPP — UNITRONIC LAN 600 FLEX teknik föyü

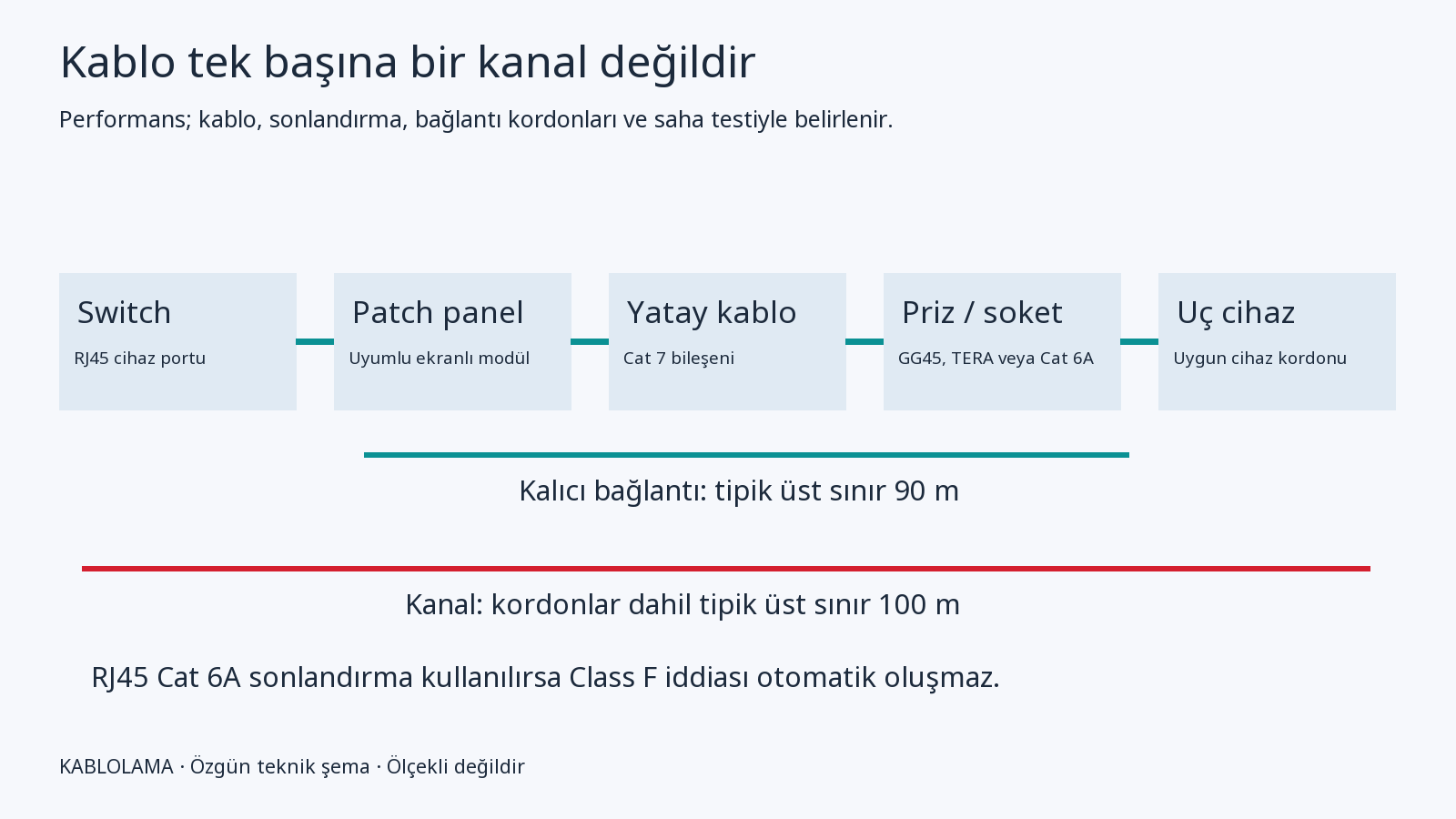

90 metre kalıcı bağlantı ve 100 metre kanal
Kalıcı bağlantı, tipik olarak patch panel ile çalışma alanı prizi arasındaki sabit bölümdür; cihaz ve patch kordonlarını içermez. Kanal ise aktif cihazlar arasındaki tam kablolama zinciridir. Yaygın yapısal kablolama modelinde kalıcı bağlantı için 90 m, kordonlar dahil kanal için 100 m üst sınırı kullanılır. Bu, her özel topolojide koşulsuz 90 m kablo artı istediğiniz 10 m kordon anlamına gelmez.
Kabul sırasında hangi bölümün test edildiği raporda açık yazılmalıdır. Kalıcı bağlantı kurulduğunda yalnız kanal testi istemek sabit hattaki bir sorunu gizleyebilir. Kordonlar değiştirildiğinde önceki kanal ölçümü aynı kurulumun yeni durumunu temsil etmez. Sıcaklık, kordon kesiti ve üreticinin uygulama sınırları proje tasarımına dahil edilmelidir.
Kaynak: Fluke Networks — Kalıcı bağlantı ve kanal testi
Cat 6A, Cat 7 ve Cat 7A karşılaştırması
| Kategori / sınıf | Frekans sınırı | Tasarım açısından ayrım |
| Cat 6A / Class EA | 500 MHz | RJ45 üzerinden 10GBASE-T kurulumlarında yaygın seçenek |
| Cat 7 / Class F | 600 MHz | Uyumlu ekranlı bileşenler ve Class F kabul hedefi |
| Cat 7A / Class FA | 1000 MHz | Daha yüksek frekanslı sistem; Cat 7 ile aynı değildir |
10 Gb/s RJ45 uçlara sahip bir ofiste, doğrulanmış uçtan uca Cat 6A sistemi bir seçenek olarak değerlendirilir. Class F/FA hedefi varsa özel arayüzler, kordon tedariki ve test adaptörleri maliyete eklenir. Bu bir proje değerlendirmesidir; her kurulum için tek kategori önerisi değildir. Cat 7A’yı 40GBASE-T garantisi gibi sunmak da doğru olmaz; daha yüksek Ethernet hızlarının kendi uygulama ve mesafe koşulları vardır.
Kaynak: Telegärtner — Enterprise Cabling ürün sistemi (2026) · Kaynak: Fluke Networks — Cat 7 ve Cat 7A tarihçesi
Ekran sürekliliği ve eşpotansiyel bağlantı
Ekranlı kablonun metal ekranı, ekranlı bağlantı donanımı boyunca doğru şekilde sonlandırılmalıdır. Panelin metal görünmesi yeterli değildir; ekran teması ve kabin-panel bonding bağlantıları üretici tarifine uygun olmalıdır. Ekranlama, güvenlik için tasarlanmış topraklama ve eşpotansiyel sistemin yerine geçmez.
“Ekranı rastgele bir noktadan toprağa bağlamak” yerine binanın telekomünikasyon bonding tasarımı esas alınır. Siemon’un teknik açıklaması, ekranlı sistemlerde bağlantı ve topraklamanın doğru uygulanmasının önemini vurgular. Bağlantı şekli ve iletken ölçüsü bu rehberden türetilerek seçilmemeli; ürün talimatı ve proje yetkilisi tarafından belirlenmelidir.
Kaynak: Siemon — Ekranlı kablolamada eşpotansiyel bağlantı
CCTV, erişim kontrolü ve PoE
IP kamera, erişim noktası ve erişim kontrol cihazları veriyle birlikte PoE kullanabilir. PoE uygunluğu yalnız kategoriye değil; iletken direncine, direnç dengesine, konnektör kontaklarına, kablo demeti yoğunluğuna ve sıcaklığa da bağlıdır. Yüksek frekans değeri, otomatik olarak her PoE yüküne uygunluk anlamına gelmez.
Siemon, hem ekranlı Cat 6A hem TERA Cat 7A çözümlerini PoE uygulamaları için tanımlar. Cihazın PoE türü, switch güç bütçesi, kablonun sıcaklık sınıfı ve kordon özellikleri birlikte kontrol edilmelidir. Tavandaki bir kamera için priz-kordon bağlantısı ile saha sonlandırmalı fiş kullanılan MPTL düzeni farklı kabul/test yaklaşımı gerektirir; bunlar gelişigüzel birbirine dönüştürülmez.
Kaynak: Siemon — PoE kablolama ve uç bağlantıları
Bakır iletken, CCA ve yangın performansı
CCA, bakır kaplı alüminyum iletkendir; tam bakırla aynı malzeme değildir. Fluke Networks, kategori etiketiyle sunulan standart dışı CCA kabloların özellikle DC direnç ve direnç dengesizliği açısından sorun yaratabileceğini açıklar. Satın alırken “bakır renkli” ifadesi yerine teknik föyde iletken malzemesi ve bağımsız uygunluk belgeleri aranır. Kutu ağırlığı veya görünüş tek başına kanıt değildir.
Kaynak: Fluke Networks — CCA iletkenler ve direnç dengesizliği
LSZH/LSOH kılıf ifadesi ile CPR yangına tepki sınıfı aynı bilgi değildir. CPR kapsamındaki ürünün performans beyanında ana sınıf ve uygulanıyorsa duman, damlama ve asitlik alt sınıfları bulunur. Bu gereksinimler kategori performansından ayrı incelenir. Bina için gerekli sınıf proje ve geçerli yerel kurallarla belirlenir; rehber bütün yapılar için tek bir yangın sınıfı atamaz.
Kaynak: LAPP — CPR, DoP ve yangın sınıflandırması
Kurulumda dikkat edilecekler
- Tam ürün kodunun montaj kılavuzunu kullanın; çekme ve işletme koşullarındaki bükülme yarıçapını ayrı kontrol edin.
- Kabloyu keskin kıvrım, düğüm ve aşırı sıkılmış bağlarla ezmeyin; kablo yöneticisine yeterli dönüş alanı bırakın.
- Kılıf soyma, çiftlerin açılma uzunluğu, örgü/folyo işlemi ve gerilim giderme için seçili modülün talimatını izleyin.
- Enerji kablosu ayrımı, kanal doluluğu ve dış ortam geçişini proje koşullarına göre belirleyin; kategoriye bakıp sabit bir ayırma mesafesi uydurmayın.
- Her iki uçta aynı hat kimliğini kullanın; panel portu, priz ve test dosyasını eşleştirin.
Örneğin Telegärtner AMJ 1300 Cat 7A föyündeki bükülme değerleri o ürüne aittir; bütün Cat 7 kablolara aktarılmaz. Kablonun çalışma ve montaj limitleri aynı olmayabilir. Bu nedenle “Cat 7 için tek bükülme yarıçapı” yaklaşımı yerine model bazında kontrol gerekir.
Kaynak: Telegärtner — AMJ 1300 montaj kablosu föyü
Saha testi: bağlantı ışığı yeterli değildir
Wiremap, açık/kısa devre ve çift eşleşmelerini kontrol eder; ancak tek başına yüksek frekanslı kanal sertifikasyonu değildir. Sertifikasyon cihazı seçilen limit setinin gerektirdiği ölçümleri yapmalıdır. Başlıca kavramlar insertion loss (iletim kaybı), return loss (yansıma), NEXT/PSNEXT (yakın uç çapraz konuşma), gecikme ve ilgili direnç ölçümleridir. PoE hedefinde direnç dengesizliği ayrıca önem taşır.
Class F hattı için cihazın frekans aralığı, yazılım limit seti ve GG45/TERA adaptörleri kontrol edilir. Yanlış arayüz veya Cat 6A limitinde alınmış PASS sonucu, Class F sertifikası gibi sunulmaz. Teslim dosyasında hat kimliği, hedef standart/sınıf, kalıcı bağlantı veya kanal modu, tarih, cihaz/adaptör bilgileri ve ayrıntılı sonuçlar birlikte bulunmalıdır.
Kaynak: Fluke Networks — Sertifikasyon test parametreleri · Kaynak: Fluke Networks — Class F saha testi
Satın alma ve teslim kontrol listesi
- Hedefi yazın: RJ45 Class EA mı, özel arayüzlü Class F/FA mı?
- Kablo, modül, panel ve kordonun tam ürün kodlarını ve uyumluluk belgelerini toplayın.
- İletken malzemesi, AWG, tek/çok telli yapı ve modül çap aralığını karşılaştırın.
- Kılıf/ortam uygunluğu, yangın beyanı, ekran sürekliliği ve bonding tasarımını ayrı kontrol edin.
- Kordonlar dahil uzunluk hesabı, sıcaklık ve PoE kullanımını doğrulayın.
- Montaj sonrası bütün hatları belirlenen limitte test edin; raporları panel/priz etiketleriyle eşleştirin.
- Garanti kapsamı varsa onaylı bileşen, kurulumcu ve rapor koşullarını ayrıca doğrulayın.
Bu kontrol listesi yukarıdaki kaynaklardan hazırlanan editoryal bir sentezdir. Marka veya modelin Türkiye stok durumunu, fiyatını ya da bir proje için uygunluğunu garanti etmez. Ürün örnekleri açıklama içindir; yeni piyasaya çıkmış ürün olarak sunulmamıştır.
Sözlük: Cat 7
Sözlük: Kablo
Sözlük: EN
Bir uygulama senaryosu
Varsayımsal keşifte mevcut panel RJ45 modüllü, yeni kablo teklifi Cat 7 olsun. Önce hedef uygulama ve kabul sınıfı yazılır; sonra kablo, panel, priz ve kordonların birlikte hangi bağlantıyı oluşturduğu belgelenir. Makara etiketiyle tamamlanmış kanal için Class F sonucu verilmez.
